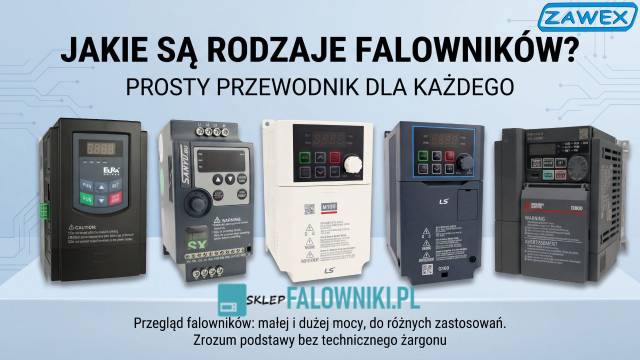

Jakie znamy rodzaje falowników? Prosty przewodnik dla każdego

Szukasz falownika, ale w sklepach widzisz dziesiątki modeli i nie wiesz, czym się różnią? To normalne. Słowo „falownik" oznacza kilka różnych urządzeń, a w dodatku każdy typ ma własne zastosowanie. W tym artykule wyjaśniamy jakie są rodzaje falowników, do czego służą i jak wybrać odpowiedni model do swojego silnika lub instalacji.

Falownik to urządzenie elektroniczne, które zmienia parametry prądu elektrycznego. W praktyce spotkasz trzy główne znaczenia tego słowa:

• falownik do silników (inaczej przemiennik częstotliwości lub inwerter napędowy) – reguluje prędkość obrotową silnika elektrycznego,
• falownik fotowoltaiczny – zamienia prąd stały z paneli na prąd zmienny 230 V lub 400 V,
• przetwornica DC/AC – zamienia prąd z akumulatora (12 V lub 24 V) na prąd 230 V.

Najwięcej pytań dotyczy falowników do silników, dlatego im poświęcimy najwięcej miejsca. Pełną ofertę takich urządzeń znajdziesz w kategorii falowniki LG / LS oraz w pozostałych kategoriach producentów w naszym sklepie.

Falowniki do silników można podzielić na kilka sposobów. Każdy podział pomaga odpowiedzieć na inne pytanie: jakie mam zasilanie, jak dokładnie ma pracować silnik i do jakiej maszyny falownik będzie podłączony.

1. Podział według zasilania: falowniki 1F i 3F

Falowniki jednofazowe (1F, 230 V) to rozwiązanie dla warsztatów, domów i małych firm, gdzie jest tylko zwykłe gniazdo lub przyłącze jednofazowe. Na wejściu mają jedną fazę, a na wyjściu dają trzy fazy 230 V. Dzięki temu możesz uruchomić silnik trójfazowy (połączony w trójkąt) bez instalowania prądu trójfazowego. Zobacz kategorię falowniki do silników 1F. Popularnym wyborem są np. falowniki LG M100 w wersji na 230 V.

Falowniki trójfazowe (3F, 400 V) to standard w przemyśle. Zasilasz je z sieci trójfazowej i sterujesz silnikami od ułamków kilowata aż do setek kilowatów. W tej grupie znajdziesz najwięcej modeli, np. falowniki LG G100 czy falowniki EURA E810. Wszystkie wersje zasilania zebraliśmy w kategorii falowniki według zasilania.

2. Podział według sposobu sterowania

To najważniejsza różnica pod względem jakości pracy silnika. Wyróżniamy trzy podstawowe typy:

Do większości pomp i wentylatorów w zupełności wystarczy sterowanie skalarne. Jeśli silnik ma pracować z dużym obciążeniem od niskich obrotów, wybierz sterowanie wektorowe. Wysokiej klasy falowniki wektorowe znajdziesz m.in. w serii LG iS7.

3. Podział według zastosowania

• Falowniki ogólnego przeznaczenia – pasują do większości maszyn. Do tej grupy należą np. G100 i S100.
• Falowniki do pomp i wentylatorów – mają funkcje przydatne w wentylacji i hydraulice, takie jak regulator PID czy tryb uśpienia. Przykładem jest seria LG H100.
• Falowniki do maszyn wymagających dużego momentu – dźwigi, wciągniki, prasy, wytłaczarki.
• Serwonapędy – gdy liczy się precyzyjne pozycjonowanie. Zobacz serwonapędy.

Pełną listę znajdziesz w kategorii falowniki według zastosowania.

4. Podział według mocy

Moc falownika musi być dobrana do silnika. Na rynku są modele od 0,2 kW do kilkuset kilowatów. Najlepiej kierować się prądem znamionowym silnika, a nie tylko mocą z tabliczki. Wygodny wybór ułatwia kategoria falowniki według mocy (kW).

5. Podział według obudowy

Standardowe falowniki mają obudowę IP20 i montuje się je w szafie sterowniczej. Jeśli nie masz szafy lub urządzenie ma pracować w trudnych warunkach (kurz, wilgoć, mycie wodą), szukaj falowników o wysokim stopniu ochrony, np. IP66. Przykładem są falowniki EURA EP66.

6. Podział według dodatkowych funkcji

• Falowniki z funkcją STO (Safe Torque Off) – zwiększają bezpieczeństwo maszyny przez bezpieczne odcięcie momentu. Sprawdź falowniki z funkcją STO.
• Falowniki z wbudowanym filtrem EMC – ograniczają zakłócenia w sieci i ułatwiają spełnienie norm. Zobacz falowniki z filtrem EMC.
• Falowniki z hamowaniem – przy dużych masach i szybkim hamowaniu potrzebny jest rezystor hamowania. W większych układach stosuje się też moduły zwrotu energii do sieci.

Falownik fotowoltaiczny (inwerter PV) to zupełnie inny typ urządzenia. Nie steruje silnikiem, tylko zamienia prąd stały z paneli na prąd zmienny. Najczęściej dzieli się je tak:

• on-grid – współpracują z siecią energetyczną i oddają nadwyżki energii,
• off-grid – pracują bez sieci, np. w domku letniskowym lub na działce, zwykle razem z akumulatorami,
• hybrydowe – łączą pracę z siecią i z magazynem energii,
• mikrofalowniki, stringowe i centralne – podział według wielkości instalacji, od jednego panelu aż po duże farmy.

W ofercie mamy m.in. falowniki hybrydowe off-grid. Zobacz kategorię falowniki do fotowoltaiki.

To najprostszy rodzaj falownika. Przetwornica zamienia napięcie 12 V lub 24 V z akumulatora na 230 V. Używa się jej w kamperach, łodziach, samochodach dostawczych i jako awaryjne źródło zasilania. Przy wyborze zwróć uwagę na moc ciągłą i na kształt napięcia. Do wrażliwych urządzeń, takich jak pompy, lodówki i elektronarzędzia, wybieraj przetwornice z czystą sinusoidą. Zobacz przetwornice napięcia DC/AC.

1. Sprawdź dane silnika. Potrzebujesz mocy, prądu znamionowego, napięcia i sposobu połączenia uzwojeń (gwiazda lub trójkąt).
2. Wybierz zasilanie. Masz jedną fazę 230 V czy trzy fazy 400 V?
3. Określ rodzaj maszyny. Pompa i wentylator wymagają innych funkcji niż dźwig czy przenośnik.
4. Dobierz sterowanie. Skalarne wystarczy do prostych zadań, wektorowe do wymagających.
5. Pomyśl o warunkach pracy. Temperatura, kurz, wilgoć i miejsce montażu decydują o obudowie.
6. Dodaj akcesoria. Często potrzebne są filtry do falowników, kable ekranowane oraz inne akcesoria do falowników.

Nie potrzebujesz falownika, tylko łagodnego rozruchu silnika o stałej prędkości? Wtedy tańszą alternatywą może być softstart.

Czym różni się falownik od przemiennika częstotliwości?

W codziennym języku to często to samo. Przy napędach elektrycznych mówi się „falownik" lub „przemiennik częstotliwości" o urządzeniu, które płynnie reguluje obroty silnika. W fotowoltaice „falownik" oznacza już inny typ urządzenia (inwerter PV).

Jaki falownik do silnika trójfazowego, gdy mam tylko prąd 230 V?

Wybierz falownik jednofazowy z wejściem 1x230 V i wyjściem 3x230 V. Silnik musi mieć uzwojenia połączone w trójkąt. Szczegóły sprawdzisz na jego tabliczce znamionowej.

Czy do pompy lub wentylatora potrzebny jest falownik wektorowy?

Zwykle nie. Do tych zastosowań wystarcza sterowanie skalarne. Dobrze, jeśli falownik ma regulator PID, bo ułatwia utrzymanie stałego ciśnienia lub przepływu.

Jaką moc falownika wybrać?

Najlepiej taką, która pokrywa prąd znamionowy silnika. Przy ciężkim rozruchu (np. mieszalniki, kruszarki) wybierz model o zapasie mocy.

Czy falownik pozwala oszczędzać energię?

Tak, zwłaszcza przy pompach i wentylatorach. Zamiast dławić przepływ zaworem lub przepustnicą, zmniejszasz obroty silnika, a to obniża pobór energii.

Rodzajów falowników jest sporo, ale wybór staje się prosty, gdy znasz swoje zasilanie, silnik i zastosowanie. Do silników wybierasz między modelami 1F i 3F oraz między sterowaniem skalarnym i wektorowym. Do instalacji słonecznych potrzebujesz falownika PV, a do zasilania z akumulatora zwykłej przetwornicy DC/AC.

Nadal nie jesteś pewien, który model będzie najlepszy? W sklepie z falownikami SklepFalowniki.pl pomożemy w doborze falownika i jego ustawieniu. Zadzwoń pod numer 665 470 995 lub napisz na sklep@sklepfalowniki.pl, a zaproponujemy konkretny model i rabat przy większym zamówieniu. Wiele instrukcji i porad znajdziesz też w dziale pliki i porady. Wystarczy też wejść na stronę kontakt.
