Rezystor hamowania do falownika — dobór, montaż i najczęstsze błędy

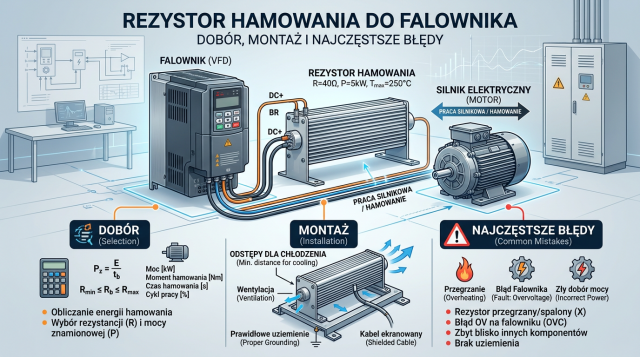

Falownik potrafi płynnie rozpędzić i wyhamować silnik, ale przy dynamicznym zatrzymywaniu lub napędach o dużej bezwładności sam przekształtnik nie jest w stanie odebrać całej energii generowanej przez silnik pracujący chwilowo jako prądnica. Ten nadmiar energii trzeba gdzieś rozproszyć — i właśnie do tego służy rezystor hamowania. Źle dobrany lub źle zamontowany rezystor to jedna z częstszych przyczyn awarii modułu hamującego (choppera) w falowniku, dlatego warto poznać podstawowe zasady doboru i instalacji.

Jak działa układ hamowania z rezystorem

Podczas hamowania silnik indukcyjny napędzany przez wirujące masy zamienia się chwilowo w generator i oddaje energię z powrotem do obwodu pośredniego DC falownika. Napięcie na szynie DC rośnie, a gdy przekroczy dopuszczalny próg, tranzystor hamujący (chopper) — wbudowany w falownik lub w osobnym module — kieruje nadmiar energii do rezystora, gdzie zostaje ona zamieniona na ciepło. Dzięki temu napięcie w obwodzie pośrednim wraca do bezpiecznego poziomu, a silnik może hamować szybciej niż wynikałoby to z samego wybiegu lub hamowania bez rezystora.

Kiedy rezystor hamowania jest naprawdę potrzebny

Rezystor hamowania ma sens przede wszystkim tam, gdzie:

• napęd ma dużą bezwładność (wentylatory o dużej średnicy wirnika, wirówki, wentylatory dachowe),
• wymagane jest szybkie, kontrolowane zatrzymanie (przenośniki z pozycjonowaniem, maszyny pakujące),
• proces wymaga częstego hamowania i rozpędzania w krótkich cyklach (napędy wciągarek, windy, dźwigi, urządzenia podnoszące),
• silnik jest hamowany do prędkości niższej niż zasilanie, np. przy zjeździe napędu z opadającym ładunkiem.

W aplikacjach, gdzie hamowanie odbywa się rzadko i łagodnie (np. zwykłe pompy czy wentylatory zatrzymywane wybiegiem), rezystor często w ogóle nie jest wymagany.

Dobór rezystora hamowania — na co zwrócić uwagę

Dobór sprowadza się w praktyce do dwóch parametrów: rezystancji (w omach) oraz mocy znamionowej (w watach). Oba trzeba dopasować niezależnie.

1. Rezystancja — nie może być mniejsza niż minimum producenta

Każdy falownik ma w dokumentacji technicznej podaną minimalną dopuszczalną rezystancję obciążenia choppera. Zastosowanie rezystora o rezystancji niższej niż ta wartość grozi przeciążeniem i uszkodzeniem tranzystora hamującego wewnątrz falownika — to jeden z najdroższych błędów, jaki można popełnić przy doborze. Rezystor o rezystancji wyższej niż minimalna jest bezpieczny, ale ogranicza maksymalną moc hamowania, jaką układ jest w stanie rozproszyć.

2. Moc — zależy od energii hamowania i cyklu pracy

Moc rezystora dobiera się na podstawie energii kinetycznej, jaką trzeba rozproszyć w zadanym czasie hamowania, z uwzględnieniem momentu bezwładności napędzanego układu. W praktyce oznacza to, że:

• przy sporadycznym, rzadkim hamowaniu wystarczy rezystor o mniejszej mocy ciągłej — ważny jest wtedy głównie krótkotrwały szczyt mocy,
• przy częstych, powtarzalnych cyklach hamowania (np. wciągarki, urządzenia podnoszące) trzeba uwzględnić obciążenie cieplne w dłuższym czasie — moc rezystora może wtedy sięgać nawet kilkudziesięciu procent mocy znamionowej silnika,
• napięcie zasilania ma znaczenie — falownik trójfazowy 400 V generuje wyższe napięcie w obwodzie DC niż jednofazowy 230 V, więc przy tej samej mocy silnika energia do rozproszenia bywa większa.

Rezystor o zapasie mocy większym niż wynika z obliczeń nie jest błędem — będzie po prostu pracował w niższej temperaturze, co wydłuża jego żywotność. Problemem jest wyłącznie niedoszacowanie mocy.

Montaż rezystora hamowania — zasady, o których łatwo zapomnieć

• Wentylacja i odprowadzenie ciepła — rezystor podczas pracy mocno się nagrzewa, dlatego montuje się go w miejscu z dobrym przepływem powietrza, z dala od kabli, elementów plastikowych i łatwopalnych. W szafach sterowniczych warto przewidzieć oddzielną strefę lub obudowę wentylowaną.
• Długość i przekrój przewodów — zbyt długie lub zbyt cienkie przewody między falownikiem a rezystorem wprowadzają dodatkową rezystancję i indukcyjność, co może zaburzać pracę choppera. Producenci falowników zwykle podają maksymalną zalecaną długość przewodów.
• Zabezpieczenie termiczne — rezystory hamowania warto wyposażyć w termik lub czujnik temperatury podłączony do obwodu bezpieczeństwa falownika, który odetnie zasilanie w razie przegrzania spowodowanego np. uszkodzeniem choppera lub błędem parametryzacji.
• Skręty i mocowanie — rezystory drutowe/ceramiczne rozszerzają się pod wpływem temperatury, dlatego mocowanie powinno umożliwiać swobodną pracę cieplną obudowy, bez sztywnego dokręcenia uniemożliwiającego rozszerzalność.
• Poprawna polaryzacja i zaciski — rezystor podłącza się do dedykowanych zacisków hamowania (najczęściej oznaczonych jako B1/B2, DB lub podobnie) — nigdy do zacisków szyny DC+/DC- bez pośrednictwa choppera, jeśli falownik nie ma go wbudowanego.

Najczęstsze błędy przy rezystorach hamowania

• Rezystancja poniżej minimum z dokumentacji falownika — najpoważniejszy błąd, prowadzący do uszkodzenia choppera i kosztownej naprawy falownika.
• Niedoszacowana moc rezystora — rezystor przegrzewa się przy intensywnej pracy, co skraca jego żywotność albo wyzwala zabezpieczenie termiczne i zatrzymuje maszynę w nieoczekiwanym momencie.
• Brak zabezpieczenia termicznego — w razie awarii choppera lub błędnej parametryzacji rezystor może się przegrzać bez żadnego sygnału ostrzegawczego, co bywa również zagrożeniem pożarowym.
• Montaż w miejscu bez wentylacji — rezystor umieszczony tuż przy innych podzespołach w zamkniętej szafie bez przepływu powietrza znacznie szybciej osiąga temperatury graniczne.
• Zbyt długie przewody połączeniowe — powodują niestabilną pracę układu hamowania i błędy sygnalizowane przez falownik.
• Pomylenie rezystora hamowania z rezystorem obciążenia lub inną wartością z innego modelu falownika — parametry rezystora są ściśle dopasowane do konkretnej serii i mocy przekształtnika, dlatego "podobny" rezystor z innego zestawu może nie spełniać wymogów rezystancji minimalnej.
• Brak weryfikacji parametru hamowania (np. poziomu napięcia DC, przy którym załącza się chopper) w konfiguracji falownika — nawet prawidłowo dobrany rezystor nie zadziała poprawnie, jeśli funkcja hamowania nie jest właściwie aktywowana w parametrach.

Podsumowanie

Dobór rezystora hamowania to nie jest formalność — to element bezpośrednio wpływający na trwałość falownika i niezawodność całego napędu. Kluczowe jest trzymanie się minimalnej rezystancji z dokumentacji producenta, rzetelne oszacowanie mocy na podstawie realnego cyklu pracy oraz staranny montaż z odpowiednią wentylacją i zabezpieczeniem termicznym. Gotowe rezystory hamowania dopasowane do popularnych serii falowników, wraz z kartami katalogowymi zawierającymi dokładne parametry rezystancji i mocy, można znaleźć w ofercie: rezystory hamowania — sklepfalowniki.pl.
