Falownik LS M100 – Kody Błędów i Diagnostyka

Kompletny przewodnik diagnostyczny dla inżynierów i techników utrzymania ruchu. Identyfikacja, analiza przyczyn i procedury naprawcze wszystkich kodów błędów serii M100

---

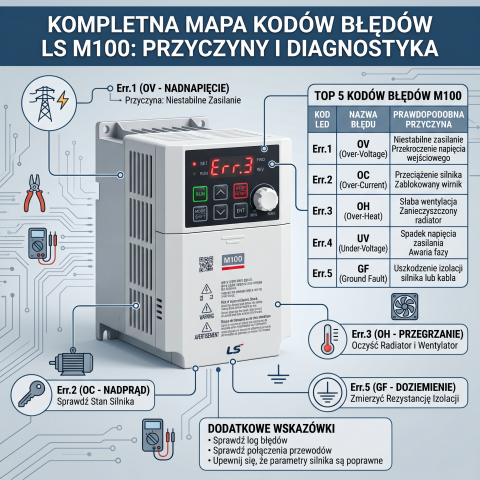

1. Klasyfikacja błędów – typy wyzwoleń









Falownik LS M100 rozróżnia trzy kategorie warunków błędu, determinujące sposób reakcji układu oraz procedurę powrotu do pracy. Zrozumienie tej klasyfikacji jest fundamentalne dla skutecznej diagnostyki.







Błąd poziomowy (Level)





Gdy przyczyna błędu zostaje usunięta, wyzwolenie znika automatycznie bez konieczności kasowania. Usterka nie jest zapisywana w historii błędów (Pr.91–95). Typowy dla stanów przejściowych, np. LVT przy chwilowych zanikach napięcia.







Błąd zatrzaskowy (Latching)







Po usunięciu przyczyny usterki wymagane jest ręczne skasowanie błędu – klawiszem [STOP/RESET] na panelu operatora lub sygnałem RESET podanym na skonfigurowane wejście cyfrowe. Dotyczy większości kodów błędów. Usterka jest zapisywana w pamięci historii.







Błąd poważny (Serious)





Wymaga całkowitego wyłączenia i ponownego zasilenia falownika. Same skasowanie RESET jest niewystarczające. Należy odciąć zasilanie, odczekać do zgaśnięcia lampki CHARGE (kilka minut), a następnie ponownie włączyć falownik. Jeśli błąd pojawia się ponownie po zasileniu – konieczny jest kontakt z serwisem LSIS lub dystrybutorem.





Historia błędów: Falownik LS M100 przechowuje do 5 ostatnich błędów w rejestrach Pr.91 – Pr.95. Podczas podglądu historii wyświetlana jest częstotliwość pracy oraz prąd wyjściowy w momencie wystąpienia usterki. Kasowanie historii możliwe przez ustawienie Pr.96 = 1.

---





2. Kody błędów – prąd wyjściowy i napięcie wejściowe







Poniższe błędy dotyczą przekroczenia dopuszczalnych wartości elektrycznych w torze mocy falownika. Należą do najczęściej spotykanych w eksploatacji.





OLt – Over Load (Przeciążenie silnika)





Typ wyzwolenia: zatrzaskowy
Opis: Wyświetlany gdy bieżący poziom obciążenia przekracza nastawiony poziom samoczynnego wyłączenia. Działa wyłącznie gdy Pr.20 ≠ 0.





Możliwe przyczyny

• Obciążenie przekracza moc znamionową silnika
• Nastawiony poziom Pr.21 (OL trip) jest zbyt niski
• Zbyt krótki czas przyspieszania / zwalniania w stosunku do bezwładności obciążenia (GD²)
• Mechaniczne zablokowanie napędu
• Nieprawidłowe dobranie mocy silnik–falownik



Akcja naprawcza

• Zweryfikować moc znamionową silnika i falownika
• Zwiększyć wartość Pr.21 (poziom OL trip)
• Wydłużyć czasy przyspieszania i zwalniania (ACC/DEC)
• Sprawdzić stan mechaniczny napędu i sprzęgła
• Wymienić silnik lub falownik na urządzenie o większej mocy



Wpływ na instalację

Natychmiastowe zatrzymanie napędu (wybieg swobodny). Ryzyko przegrzania silnika przy częstych wyzwoleniach. Przestój linii produkcyjnej.

---







OCt – Over Current (Nadprąd wyjściowy)





Typ wyzwolenia: zatrzaskowy
Opis: Prąd wyjściowy falownika przekroczył 200% wartości znamionowej. Jeden z najpoważniejszych błędów – chroni tranzystory IGBT przed destrukcją termiczną.





Możliwe przyczyny

• Obciążenie falownika większe od mocy znamionowej
• Falownik załączył się na silnik będący w ruchu (jałowy wybieg)
• Mechaniczny hamulec zadziałał zbyt szybko
• Zbyt krótki czas zwalniania DEC w stosunku do bezwładności GD²
• Zwarcie po stronie wyjściowej (kabel, silnik)
• Nieprawidłowa konfiguracja funkcji wyszukiwania prędkości



Akcja naprawcza

• Zastąpić falownik urządzeniem o większej mocy
• Sterować falownikiem dopiero po całkowitym zatrzymaniu silnika
• Aktywować funkcję wyszukiwania prędkości (Cn.60)
• Zwiększyć czas przyspieszania ACC
• Sprawdzić okablowanie wyjściowe pod kątem zwarć i uszkodzeń
• Sprawdzić i wyregulować czas zadziałania hamulca mechanicznego



Wpływ na instalację

Natychmiastowe sprzętowe odcięcie wyjścia falownika. Ryzyko trwałego uszkodzenia tranzystorów IGBT. Możliwe uszkodzenie silnika przy zwarciach po stronie wyjściowej.

---







OVt – Over Voltage (Nadnapięcie szyny DC)

Typ wyzwolenia: zatrzaskowy
Opis: Napięcie wewnętrznej szyny prądu stałego (DC bus) przekroczyło dopuszczalną wartość. Często objawia się podczas hamowania napędów z dużą bezwładnością.





Możliwe przyczyny

• Zbyt krótki czas zwalniania DEC dla danej bezwładności GD²
• Obciążenie generatywne – silnik pracuje jako generator podczas hamowania
• Zbyt wysokie napięcie zasilające wejściowe



Akcja naprawcza

• Wydłużyć czas zwalniania DEC
• Zainstalować zewnętrzny rezystor hamujący wraz z modułem hamującym
• Sprawdzić napięcie wejściowe i potwierdzić zgodność z zakresem tolerancji
• Aktywować funkcję zapobiegania OVT podczas hamowania (Pr.53, Cn.60)





Wpływ na instalację

Brak kontrolowanego hamowania napędu. Ryzyko uszkodzenia kondensatorów szyny DC. Dłuższy wybieg silnika, potencjalne ryzyko kolizji w maszynach z precyzyjnym pozycjonowaniem.

---







LVt – Low Voltage (Zbyt niskie napięcie szyny DC)

Typ wyzwolenia: poziomowy
Opis: Napięcie szyny DC spadło poniżej dopuszczalnego progu. Błąd znika automatycznie gdy napięcie wróci do normy. Po ustaniu LVT falownik może wznowić pracę z poprzednią częstotliwością (zależnie od konfiguracji).





Możliwe przyczyny

• Zbyt niskie napięcie wejściowe zasilania
• Chwilowy zanik zasilania trwający powyżej 15 ms
• Obciążenie przekracza wydajność prądową zasilacza sieciowego
• Wadliwy magnetyczny stycznik po stronie zasilania
• Duże obciążenia udarowe w sieci (spawarki, rozruch silników DOL)





Akcja naprawcza

• Zmierzyć napięcie na zaciskach R/S/T (pomiar multimetrem)
• Zwiększyć wydajność prądową zasilania lub zainstalować UPS
• Wymienić wadliwy magnetyczny stycznik zasilający
• Zainstalować dławik sieciowy po stronie wejścia falownika
• Odseparować odbiorniki udarowe od toru zasilania falownika





Wpływ na instalację

Niekontrolowane zatrzymanie napędu. Możliwe uszkodzenia mechaniczne przy częstych zanikach. Ryzyko automatycznego powrotu do pracy bez interwencji operatora (autorestart).

---





GFt – Ground Fault Trip (Zwarcie doziemne)





Typ wyzwolenia: zatrzaskowy
Opis: Wykryto zwarcie doziemne po stronie wyjściowej falownika, powodujące przekroczenie prądu przez impedancję do ziemi. Próg wyzwolenia jest zależny od mocy falownika.





Możliwe przyczyny

• Uszkodzona izolacja kabla wyjściowego U/V/W
• Uszkodzona izolacja uzwojeń silnika
• Wilgoć lub zanieczyszczenie w skrzynce zaciskowej silnika
• Zbyt długie kable przy wysokiej częstotliwości nośnej (prądy pojemnościowe)





Akcja naprawcza

• Zmierzyć rezystancję izolacji kabli miernikiem Megger (500V DC)
• Zmierzyć rezystancję izolacji silnika (wymagane powyżej 1 MΩ)
• Sprawdzić wzrokowo kable i zaciski wyjściowe
• Oczyścić i osuszyć skrzynkę zaciskową silnika
• Wymienić uszkodzony silnik lub kabel wyjściowy
• Obniżyć częstotliwość nośną, skrócić kabel silnikowy



Wpływ na instalację

Bezpośrednie zagrożenie bezpieczeństwa – ryzyko porażenia prądem elektrycznym. Uszkodzenie izolacji innych obwodów. Ryzyko pożaru przy trwałym zwarciu.

---







EtH – E-Thermal (Elektroniczne zabezpieczenie termiczne silnika)

Typ wyzwolenia: zatrzaskowy
Opis: Wewnętrzny model termiczny (odwrotna charakterystyka czasowo-prądowa) wykrył ryzyko przegrzania silnika. Emuluje działanie przekaźnika termicznego. Działa gdy Pr.40 ≠ 0.





Możliwe przyczyny

• Silnik uległ przegrzaniu na skutek przeciążenia termicznego
• Falownik ma mniejszą moc niż wymaga silnik
• Długotrwała praca z małą prędkością – niewystarczające chłodzenie wentylatorem własnym silnika
• Nieprawidłowo nastawiony prąd znamionowy silnika w parametrach falownika
• Wysoka temperatura otoczenia silnika





Akcja naprawcza

• Zmniejszyć obciążenie lub częstotliwość pracy
• Wymienić falownik na urządzenie o większej mocy
• Zastosować silnik z wymuszonym chłodzeniem (wentylator zewnętrzny, Pr.41 = 1)
• Prawidłowo ustawić prąd znamionowy silnika w Pr.41
• Sprawdzić i skorygować poziomy ETH w Pr.42 i Pr.43





Wpływ na instalację

Ochrona silnika przed trwałym uszkodzeniem uzwojeń. Po wyzwoleniu powrót do pracy jest możliwy dopiero po schłodzeniu modelu termicznego falownika – czas oczekiwania może wynosić kilka–kilkanaście minut.

---







OPO – Out Phase Open (Brak fazy wyjściowej)

Typ wyzwolenia: zatrzaskowy
Opis: Wykryto otwarcie jednej lub więcej faz wyjściowych falownika (U, V lub W). Funkcja aktywna gdy bit 1 z Pr.05 = 1.





Możliwe przyczyny

• Wadliwe połączenie magnetycznego stycznika po stronie wyjściowej
• Uszkodzone okablowanie wyjściowe U/V/W
• Poluzowane zaciski wyjściowe falownika lub silnika
• Uszkodzone uzwojenie jednej fazy silnika



Akcja naprawcza

• Sprawdzić i dokręcić zaciski wyjściowe U/V/W
• Sprawdzić ciągłość kabla silnikowego miernikiem
• Sprawdzić styki magnetycznego stycznika po stronie wyjścia
• Zmierzyć rezystancję uzwojeń silnika i potwierdzić symetrię faz



Wpływ na instalację

Praca silnika z niesymetrycznym zasilaniem powoduje gwałtowny wzrost prądów w pozostałych fazach i szybkie przegrzanie. Wibracje, hałas i utrata momentu napędowego.

---





IOL – Inverter OLT (Przeciążenie falownika)





Typ wyzwolenia: zatrzaskowy
Opis: Wewnętrzne zabezpieczenie termiczne falownika oparte na odwrotnej charakterystyce czasowo-prądowej. Dopuszczalne przeciążenie wynosi 150% prądu znamionowego przez 1 minutę. Działa niezależnie od zabezpieczenia ETH silnika (Pr.40).





Możliwe przyczyny

• Obciążenie trwale większe od mocy znamionowej falownika
• Zbyt wysoki poziom podbicia momentu (boost) – parametry bA15–16
• Falownik dobrany z niewystarczającym zapasem mocy do zastosowania





Akcja naprawcza

• Wymienić silnik i falownik na urządzenia o większej mocy
• Zmniejszyć poziom podbicia momentu (bA15 / bA16)
• Sprawdzić rzeczywisty prąd pracy przez monitor prądu wyjściowego



Wpływ na instalację

Ochrona wewnętrznych elementów mocy falownika (IGBT, moduł prostownika). Zatrzymanie procesu technologicznego.

---





3. Kody błędów – obwód wewnętrzny i sygnały zewnętrzne







OHt – Over Heat (Przegrzanie radiatora falownika)

Typ wyzwolenia: zatrzaskowy
Opis: Temperatura radiatora (chłodnicy) falownika przekroczyła dopuszczalną wartość graniczną. Bezpośrednie zagrożenie dla modułów IGBT.





Możliwe przyczyny

• Zablokowane otwory wentylacyjne (kurz, ciała obce)
• Uszkodzony lub zatarty wentylator chłodzący
• Temperatura otoczenia powyżej 50°C
• Temperatura otoczenia poniżej -10°C (kondensacja)
• Zbyt mała odległość montażowa od ścian szafy sterowniczej
• Wysoka częstotliwość nośna przy pełnym obciążeniu





Akcja naprawcza

• Usunąć ciała obce z wlotu i wylotu powietrza chłodzącego
• Oczyścić radiator sprężonym powietrzem
• Wymienić wentylator chłodzący
• Utrzymać temperaturę otoczenia w zakresie -10…+50°C
• Zachować minimalne odległości montażowe zgodnie z DTR
• Obniżyć częstotliwość nośną (patrz tabela Pr – sekcja 12.8 DTR)

Wpływ na instalację

Destrukcja termiczna tranzystorów IGBT. Skrócenie żywotności kondensatorów elektrolitycznych szyny DC. Trwałe uszkodzenie falownika przy braku reakcji.

---





ntC – NTC Open (Usterka czujnika temperatury IGBT)





Typ wyzwolenia: zatrzaskowy
Opis: Wykryto uszkodzenie lub otwarcie wewnętrznego czujnika temperatury NTC (termistora) modułu IGBT. Jest to błąd sprzętowy wymagający interwencji serwisowej.





Możliwe przyczyny

• Uszkodzenie wewnętrznego termistora NTC
• Przerwa w obwodzie czujnika temperatury na PCB
• Uszkodzenie płytki drukowanej (ścieżka czujnika)





Akcja naprawcza

• Skontaktować się z serwisem LSIS lub autoryzowanym dystrybutorem
• Nie próbować samodzielnej naprawy wnętrza falownika
• Udokumentować czas i warunki wystąpienia błędu





Wpływ na instalację

Brak nadzoru termicznego nad modułem IGBT – ryzyko spalenia falownika. Konieczność serwisu fabrycznego lub wymiany falownika.

---





FAn – Fan Trip (Usterka wentylatora chłodzącego)







Typ wyzwolenia: zatrzaskowy
Opis: Wykryto nieprawidłową pracę wentylatora chłodzącego (brak obrotów lub przekroczone progi prędkości). Możliwe skonfigurowanie trybu pracy po błędzie wentylatora przez parametr Pr.79.







Możliwe przyczyny

• Ciała obce blokujące wirnik wentylatora
• Zużycie łożysk wentylatora (wiek, zakurzenie)
• Uszkodzone uzwojenie silniczka wentylatora
• Uszkodzony sterownik wentylatora wewnątrz falownika





Akcja naprawcza

• Usunąć ciała obce z wentylatora i drogi przepływu powietrza
• Sprawdzić swobodę obrotu wirnika ręcznie (po odłączeniu zasilania)
• Wymienić wentylator chłodzący (oryginalna część zamienna LSIS)
• Skonfigurować Pr.79: 0 = kontynuuj pracę mimo usterki, 1 = zatrzymaj falownik





Wpływ na instalację

Bez sprawnego chłodzenia nastąpi wyzwolenie OHt (przegrzanie radiatora). Stopniowe i przyspieszone skracanie żywotności elementów mocy falownika.

---





EtA / EtB – External Trip A/B (Zewnętrzny błąd wymuszony)







Typ wyzwolenia: zatrzaskowy
Opis: Wyzwolenie błędu przez zewnętrzny sygnał cyfrowy skonfigurowany na wejściu Px. Umożliwia integrację z zewnętrznymi systemami zabezpieczeń (wyłączniki termiczne, presostaty, sygnały alarmowe z PLC itp.).





Możliwe przyczyny

• Zadziałanie zewnętrznego wyłącznika termicznego silnika
• Sygnał awaryjny z zewnętrznego PLC lub sterownika nadrzędnego
• Zadziałanie zewnętrznego systemu bezpieczeństwa (Safety Relay)
• Błędne okablowanie wejścia cyfrowego Px (logika N.O. / N.C.)
• Uszkodzone wejście cyfrowe lub kabel sygnałowy





Akcja naprawcza

• Zidentyfikować źródło sygnału EXT i sprawdzić stan urządzenia zewnętrznego
• Sprawdzić konfigurację wejść In.65–In.69 (numery funkcji 18 / 19)
• Zweryfikować logikę N.O. / N.C. dla danego wejścia cyfrowego
• Sprawdzić okablowanie sygnałowe wejścia Px





Wpływ na instalację

Zatrzymanie napędu przez system nadrzędny. Funkcja umożliwia implementację dodatkowych zabezpieczeń procesowych i sprzętowych.

---





COM – Communication Trip (Błąd komunikacji wewnętrznej)







Typ wyzwolenia: zatrzaskowy
Opis: Wymiana danych między procesorem głównym a płytą I/O falownika trwa dłużej niż dopuszczalne normy czasowe. Może wskazywać na zakłócenia EMC lub usterkę sprzętową.







Możliwe przyczyny

• Silne zakłócenia elektromagnetyczne EMC w otoczeniu falownika
• Uszkodzone lub poluzowane złącze wewnętrzne płyty I/O
• Usterka oprogramowania falownika (wymagana reinicjalizacja)
• Uszkodzenie procesora lub płyty I/O





Akcja naprawcza

• Sprawdzić poprawność uziemienia falownika i ekranowania kabli sygnałowych
• Spróbować zresetować falownik przez wyłączenie i ponowne zasilenie
• Sprawdzić złącza wewnętrzne (tylko przez uprawniony serwis)
• Przy powtarzających się błędach – kontakt z serwisem LSIS





Wpływ na instalację

Utrata kontroli nad parametrami pracy falownika. Możliwe nieprzewidywalne zachowanie napędu.





---





nbr – No-Break (Zbyt niski prąd wyjściowy)





Typ wyzwolenia: zatrzaskowy
Opis: Prąd wyjściowy falownika jest niższy od progu ustawionego w parametrze Ad.41. Używany do wykrywania odłączenia silnika lub zerwania elementu przeniesienia napędu (pasek, sprzęgło).





Możliwe przyczyny

• Odłączenie silnika lub kabla silnikowego podczas pracy
• Zerwanie paska klinowego, łańcucha lub sprzęgła
• Zbyt wysoko nastawiony próg prądu w Ad.41
• Praca bez obciążenia (jałowy przebieg)





Akcja naprawcza

• Sprawdzić podłączenie kabla silnikowego
• Sprawdzić stan mechaniczny napędu (pasek, sprzęgło, łańcuch)
• Skorygować próg prądu w Ad.41 do wartości odpowiedniej dla zastosowania
• Sprawdzić, czy silnik pracuje pod wymaganym obciążeniem mechanicznym





Wpływ na instalację

Wykrycie biegu jałowego lub awarii mechanicznej. Zabezpieczenie procesu przed pracą bez obciążenia (np. ochrona pompy przed suchobiegiem).

---





4. Inne usterki operacyjne (bez kodu wyzwolenia)





Poniższe problemy nie generują kodów błędów na wyświetlaczu, lecz manifestują się nieprawidłowym zachowaniem napędu. Wymagają systematycznej analizy przyczynowo-skutkowej.





Silnik się nie obraca

• Sprawdzić źródło sygnału sterującego częstotliwością (parametr dr.04)
• Sprawdzić źródło sygnału RUN (parametr dr.06)
• Zweryfikować zasilanie na zaciskach R/S/T i okablowanie U/V/W
• Sprawdzić, czy nie jest aktywny sygnał awaryjnego zatrzymania
• Sprawdzić ustawienie trybu PNP/NPN dla wejść cyfrowych
• Sprawdzić, czy częstotliwość zadana jest powyżej częstotliwości minimalnej
• Sprawdzić, czy naciśnięty [STOP/RESET] nie blokuje startu





Silnik obraca się w kierunku przeciwnym do zadanego

• Sprawdzić kolejność faz kabla silnikowego U/V/W (zamienić dwie dowolne fazy wyjściowe)
• Sprawdzić okablowanie wejść FWD/REV (obrót w przód / w tył)
• Zweryfikować parametry sekwencji 3-przewodowej





Silnik obraca się tylko w jednym kierunku

• Sprawdzić, czy nie jest aktywna blokada obrotu wstecznego
• Sprawdzić sygnał wejściowy związany z pracą 3-przewodową





Silnik się przegrzewa





• Zmniejszyć obciążenie lub wydłużyć czasy ACC/DEC
• Sprawdzić parametry silnika i ustawić prawidłowe wartości znamionowe
• Obniżyć temperaturę otoczenia silnika
• Sprawdzić napięcie międzyfazowe – zastosować silnik odporny na udary napięcia
• Podłączyć dławik prądu zmiennego do wyjścia falownika (ustawić częstotliwość nośną na 2 kHz)
• Sprawdzić wentylator silnika – usunąć wszelkie ciała obce





Silnik drga / pracuje niestabilnie





• Zakłócenia na wejściu analogowym – zwiększyć stałą czasową filtru wejściowego (In.07)
• Rezonans mechaniczny – użyć funkcji skoku częstotliwości w grupie AP
• Sprawdzić długość kabla silnik–falownik (max 200 m; 50 m dla silników ≤3,7 kW)
• Sprawdzić symetrię napięć 3-fazowych zasilania





Nie można ustawić parametrów





• Falownik pracuje – zatrzymać napęd przed zmianą parametrów
• Aktywna blokada hasłem – sprawdzić CF.95 (UL = odblokowany, L = zablokowany)
• Stan LVT (zbyt niskie napięcie) – sprawdzić zasilanie
• Nieprawidłowy poziom dostępu do parametru





Wyłącznik upływowy (RCD) wyzwala podczas pracy falownika





• Podłączyć falownik do zacisku uziemiającego (rezystancja uziemienia: <100 Ω dla 200V, <10 Ω dla 400V)
• Obniżyć częstotliwość nośną
• Skrócić kable między falownikiem a silnikiem
• Dobrać wyłącznik upływowy z odpowiednią czułością i charakterystyką (typ B dla falowników)

---





5. Procedura resetowania błędu







1. Zidentyfikować kod błędu na wyświetlaczu 5-segmentowym panelu operatora.
2. Sprawdzić historię błędów w parametrach Pr.91 – Pr.95 (częstotliwość i prąd w chwili wyzwolenia).
3. Zlokalizować i usunąć przyczynę błędu zgodnie z tabelą diagnostyczną (sekcje 2 i 3 niniejszego artykułu).
4. Dla błędów zatrzaskowych: nacisnąć klawisz [STOP/RESET] na panelu lub podać sygnał RESET na skonfigurowane wejście cyfrowe.
5. Dla błędów poziomowych: wyzwolenie zniknie automatycznie po ustąpieniu przyczyny – nie jest wymagana żadna akcja operatora.
6. Dla błędów poważnych: odciąć zasilanie, odczekać do zgaśnięcia lampki CHARGE (kilka minut), potwierdzić brak napięcia multimetrem, a następnie ponownie zasilić falownik.
7. Sprawdzić, czy falownik powrócił do wyświetlania n0n (stan gotowości). Jeśli błąd powraca – skontaktować się z serwisem LSIS lub dystrybutorem (Aniro Sp. z o.o.).

Ostrzeżenie: Nigdy nie kasować błędu bez uprzedniego zidentyfikowania i usunięcia jego przyczyny. Wielokrotny reset bez naprawy prowadzi do trwałego uszkodzenia falownika lub silnika i może stwarzać zagrożenie bezpieczeństwa.

---





6. Kluczowe parametry diagnostyczne







Falownik M100 oferuje szereg zmiennych monitorowania dostępnych przez grupę dr (Operation), niezbędnych podczas diagnostyki.

Parametr	Nazwa / opis	Zastosowanie diagnostyczne	Jednostka
dCL	Napięcie szyny DC	Diagnoza OVT / LVT – porównaj z napięciem zasilania ×√2	V
vOL	Napięcie wyjściowe	Weryfikacja napięcia na silniku, diagnoza OPO	V
POr	Moc wyjściowa	Monitoring obciążenia, diagnoza OLT / IOL	kW
tOr	Moment obrotowy	Ocena momentu napędowego, diagnoza niedociążenia / nbr	%
Prąd wyjściowy	Prąd fazowy silnika	Porównaj z I_n silnika – diagnoza OCT / OLT / ETH	A
Pr.91 – Pr.95	Historia błędów 1–5	Analiza sekwencji błędów i warunków w chwili wyzwolenia	–
Pr.96	Kasowanie historii błędów	Czyszczenie historii przed nowym uruchomieniem (ustawić 1)	–

Parametry dCL i vOL są dostępne również przez rejestr komunikacyjny Modbus RTU (adresy 0x1F0E / 0x1F0A), co umożliwia zdalną archiwizację danych diagnostycznych przez system SCADA lub HMI.









---

7. Bezpieczeństwo podczas diagnostyki i serwisu







Zagrożenie życia – napięcie szczątkowe: Kondensatory szyny DC falownika M100 mogą utrzymywać niebezpieczne napięcie przez kilka minut po odłączeniu zasilania. Przed przystąpieniem do jakichkolwiek prac wewnątrz falownika należy odczekać do momentu zgaśnięcia lampki wskaźnika ładowania CHARGE i potwierdzić brak napięcia multimetrem.







Wymagane środki ostrożności

• Izolacja od zasilania: Przed pracą przy okablowaniu zawsze odłączyć zasilanie i zastosować procedurę lockout/tagout (LOTO).
• Czas rozładowania: Odczekać minimum kilka minut po odłączeniu zasilania. Sprawdzić napięcie na szynach DC (+/-) multimetrem.
• Uziemienie: Falowniki serii 200V wymagają rezystancji uziemienia poniżej 100 Ω, seria 400V – poniżej 10 Ω.
• Pomiary izolacji: Stosować miernik Megger 500V DC. Przed pomiarem odłączyć wszystkie zaciski R/S/T/U/V/W od falownika.
• Ochrona ESD: Podczas dotykania płyt elektronicznych używać opaski antystatycznej. Elementy IGBT są podatne na wyładowania elektrostatyczne.
• Kwalifikacje: Prace przy falowniku powinny być wykonywane wyłącznie przez wykwalifikowanych elektryków posiadających odpowiednie uprawnienia SEP.
• Sterowanie start/stop: Nie używać magnetycznego stycznika zasilania jako metody cyklicznego sterowania start/stop falownikiem podczas normalnej pracy.
• Uszkodzony falownik: Jeśli falownik jest uszkodzony i traci możliwość sterowania, maszyna może spowodować wypadek. Natychmiast odłączyć zasilanie i zapewnić profesjonalną naprawę.

---





8. Konserwacja zapobiegawcza







Systematyczna konserwacja jest kluczem do eliminacji błędów przed ich wystąpieniem. Poniższy harmonogram oparty jest na oficjalnych zaleceniach LS Industrial Systems z instrukcji obsługi M100.

Kontrole codzienne

• Temperatura otoczenia: -10…+40°C (pomiar termometrem)
• Wilgotność względna: poniżej 50%, brak kondensacji (higrometr)
• Kontrola wzrokowa falownika – nienormalne wibracje, hałasy
• Weryfikacja napięć wejściowych (R/S/T) i wyjściowych (U/V/W)
• Nasłuch silnika – hałasy, nienormalne wibracje, zapach przegrzania
• Kontrola wyświetlanych zmiennych operacyjnych na panelu

Kontrole miesięczne

• Oczyścić otwory wentylacyjne i radiator sprężonym powietrzem
• Sprawdzić swobodę obrotu wentylatora (ręcznie, po odłączeniu zasilania)
• Sprawdzić, czy ciała obce nie blokują przepływu powietrza
• Sprawdzić poziom zapylenia wewnątrz szafy sterowniczej

Kontrole coroczne

• Test Megger – pomiar rezystancji izolacji między zaciskami R/S/T/U/V/W a PE (wynik musi być powyżej 5 MΩ przy 500V DC)
• Dokręcić wszystkie zaciski elektryczne wejściowe i wyjściowe
• Kontrola wzrokowa na oznaki przegrzania (przebarwienia elementów, spalone miejsca)
• Wzrokowa kontrola kondensatora wygładzającego – wyciek elektrolitu lub widoczne "spuchnięcie"
• Przegląd i archiwizacja historii błędów (Pr.91–95)

Kontrole co 2 lata

• Rozważyć prewencyjną wymianę wentylatora chłodzącego (żywotność ok. 30 000 godzin pracy)
• Inspekcja kondensatorów elektrolitycznych szyny DC (pojemność, ESR)
• Wymiana kondensatorów przy widocznych oznakach degradacji
• Przegląd generalny zgodnie z zaleceniami serwisu LSIS

---





9. Parametryzacja – zapobieganie typowym błędom







Prawidłowa konfiguracja falownika eliminuje większość powtarzających się błędów. Poniżej kluczowe nastawy z grupy zabezpieczającej Pr (Protection) oraz pozostałych grup funkcyjnych.

Parametr	Funkcja	Zakres	Zalecenie
Pr.20	Wybór alarmu przeciążenia OL	0–1	Ustawić 1 (aktywny) dla ochrony silnika
Pr.21	Poziom wyzwolenia OLT [%]	30–150%	110–130% prądu znamionowego silnika
Pr.22	Czas alarmu przeciążenia [s]	0–30 s	10 s dla standardowych zastosowań
Pr.40	Aktywacja zabezpieczenia ETH	0 / 1	Ustawić 1 (aktywne) zawsze
Pr.41	Sposób chłodzenia silnika	0=własne, 1=obce	1 (obce) dla silników z wentylatorem zewnętrznym
Pr.42	Poziom prądu ETH – 1 minuta [%]	Pr.43 – 200%	150% (zgodnie z klasą termiczną silnika)
Pr.43	Poziom prądu ETH – ciągły [%]	50% – Pr.42	100% (prąd znamionowy silnika)
Pr.50	Zabezpieczenie przed utykiem (Stall)	bit 000–111	Aktywować dla ACC i pracy stałej
Pr.52	Poziom ochrony przed utykiem [%]	30–200%	150% dla standardowych zastosowań
Pr.65	Limit pracy ED rezystora hamującego	0 / 1	1 (włączyć) dla napędów z hamowaniem dynamicznym
Pr.79	Działanie po błędzie wentylatora	0=praca, 1=stop	1 (stop) dla ochrony falownika przed OHt
Cn.60	Wyszukiwanie prędkości (Speed Search)	–	Aktywować przy ryzyku startu na obracający się silnik
In.07	Stała czasowa filtru wejścia analogowego	–	Zwiększyć przy zakłóceniach sygnału częstotliwości
Ad.41	Próg prądu dla błędu NBR	–	Dobrać do minimalnego prądu pracy przy obciążeniu





Dobra praktyka – pierwsze uruchomienie: Przed pierwszym uruchomieniem zweryfikować prąd znamionowy silnika wpisany do falownika. Nieprawidłowy prąd znamionowy sprawia, że zabezpieczenia ETH i IOL działają z błędnymi wartościami progowymi – jest to jedna z najczęstszych przyczyn fałszywych wyzwoleń lub braku ochrony silnika w praktyce eksploatacyjnej. Dla bardziej zaawansowanych zastosowań rozważyć aktywację trybu sterowania wektorowego, który poprawia dokładność momentu i prędkości oraz zmniejsza ryzyko wyzwoleń OCT przy rozruchu.

---
