Dobór falownika – na co zwrócić uwagę? Kluczowe aspekty, pułapki i praktyczne wskazówki

Regulacja prędkości silników elektrycznych stała się standardem w nowoczesnych aplikacjach przemysłowych. Falowniki – zwane również przemiennikami częstotliwości – umożliwiają płynną zmianę obrotów, optymalizację pracy maszyn i znaczące ograniczenie kosztów eksploatacyjnych.
Jako eksperci oraz właściciele sklepów SklepFalowniki.pl i ZAWEX.pl przygotowaliśmy techniczny przewodnik, który pomoże w świadomym wyborze odpowiedniego falownika oraz uniknięciu najczęstszych błędów popełnianych przez użytkowników.

---

Co należy ustalić przed wyborem falownika?





Parametry silnika











To absolutna podstawa poprawnego doboru przemiennika.
Przed zakupem należy znać:

• moc silnika (kW),

• prąd znamionowy,

• napięcie i częstotliwość zasilania,

• liczbę biegunów,

• moment rozruchowy oraz rodzaj obciążenia.

Dodatkowo warto zwrócić uwagę na warunki otoczenia: temperaturę, zapylenie, wilgotność oraz sposób chłodzenia.











Wymagania dotyczące regulacji











Każda aplikacja ma inne potrzeby.
Kluczowe pytania:

• Czy wymagana jest szeroka regulacja prędkości od 0 Hz?

• Czy potrzebne jest sterowanie wektorowe (sensorless lub z enkoderem)?

• Czy aplikacja wymaga łagodnego rozruchu, hamowania, ramp, funkcji STO, filtrów EMC lub pracy w ciężkich warunkach?

• Czy falownik ma współpracować z PLC (MODBUS, CAN, Profibus, Ethernet)?

Sklepy takie jak SklepFalowniki.pl oraz ZAWEX.pl oferują szeroki wybór falowników z różnymi funkcjami, dzięki czemu można dopasować urządzenie do precyzyjnych wymagań.









Struktura i jakość instalacji











Przed doborem należy sprawdzić:

• rodzaj zasilania (1-fazowe czy 3-fazowe),

• poziom zakłóceń w sieci,

• długość przewodów zasilających silnik,

• wymóg stosowania filtrów EMC, dławików lub rezystorów hamowania,

• warunki montażu (szafa sterownicza, wentylacja).










Koszty i serwis











Niższa cena zakupu może oznaczać:

• brak wsparcia technicznego,

• trudniej dostępny serwis,

• ograniczoną dostępność części,

• niższą odporność przemysłową.

Dlatego często bardziej opłaca się wybrać urządzenie renomowanej marki, dostępne w profesjonalnych sklepach takich jak SklepFalowniki.pl i ZAWEX.pl, niż najtańszy falownik o niepewnej jakości.

---





Zalety stosowania falowników











Oszczędność energii

W aplikacjach z obciążeniem zmiennym (pompy, wentylatory) falownik może generować realne oszczędności na poziomie nawet 30–60%. Wynika to z możliwości dostosowania prędkości do aktualnego zapotrzebowania procesu.











Płynny rozruch i większa żywotność napędu

Stopniowy rozruch eliminuje uderzenia mechaniczne, zmniejsza prąd rozruchowy oraz zapobiega przedwczesnemu zużyciu mechaniki.













Precyzja i automatyzacja

Falowniki umożliwiają sterowanie:

• napięciem,

• częstotliwością,

• momentem,

• kierunkiem obrotów,

• logiką pracy według programu użytkownika.

To otwiera drogę do automatyzacji całych procesów technologicznych.













Tryby specjalne

Nowoczesne przemienniki mogą współpracować z:

• systemami bezpieczeństwa (STO),

• instalacjami fotowoltaicznymi,

• enkoderami, czujnikami temperatury i ciśnienia,

• systemami odzyskiwania energii hamowania.

---











Ograniczenia i pułapki, które trzeba znać











Koszt zakupu i dodatkowych akcesoriów











Sam falownik to nie wszystko. Instalacja może wymagać:

• filtrów EMC,

• rezystorów hamowania,

• wentylacji szafy,

• ekranowanych przewodów,

• dławików sieciowych lub silnikowych.

To elementy, które często są pomijane przy wycenie.













Zakłócenia elektromagnetyczne











Falowniki generują harmoniczne i mogą zakłócać inne urządzenia.
Niezbędne może być zastosowanie filtrów lub modyfikacja instalacji.











Zła konfiguracja = problemy









Najczęstsze błędy:

• niewłaściwe ustawienie prądów zabezpieczenia silnika,

• źle ustawione rampy,

• nieprawidłowy tryb sterowania,

• brak kompensacji slipu,

• błędna konfiguracja PID.

Dlatego tak ważne jest wsparcie techniczne – dostępne m.in. w profesjonalnych sklepach branżowych.













Warunki pracy skrajnie niekorzystne











Pył, wilgoć, wibracje, wysokie temperatury – wszystkie te czynniki mogą wymagać falownika o podwyższonej klasie szczelności lub zabudowy w odpowiedniej szafie.













Nadmierne przewymiarowanie













Częstym błędem jest kupowanie falownika „na zapas”, znacznie większego niż silnik.
Może to powodować:

• stratę energii,

• problemy z regulacją,

• niepotrzebne koszty,

• przegrzewanie.

---











Jak dobrać falownik? Praktyczny poradnik krok po kroku













Krok 1: Zbierz dane silnika









Moc, prąd, napięcie, charakter pracy.













Krok 2: Określ wymagania aplikacji









Hamowanie, moment, zakres prędkości, komunikacja, logika sterowania.









Krok 3: Sprawdź instalację









Jakość zasilania, długość kabli, zakłócenia, warunki środowiskowe.











Krok 4: Dobierz falownik i akcesoria







W zależności od potrzeb mogą to być urządzenia marek takich jak LG/LS, Sanyu, Eura czy Lenze – szeroko dostępne w sklepach SklepFalowniki.pl i ZAWEX.pl.











Krok 5: Skonfiguruj i przetestuj









Prawidłowe parametryzowanie falownika jest równie ważne jak jego dobór.











Krok 6: Monitoruj pracę układu









Regularna kontrola stanu instalacji zapobiega awariom i przedłuża żywotność urządzeń.

---

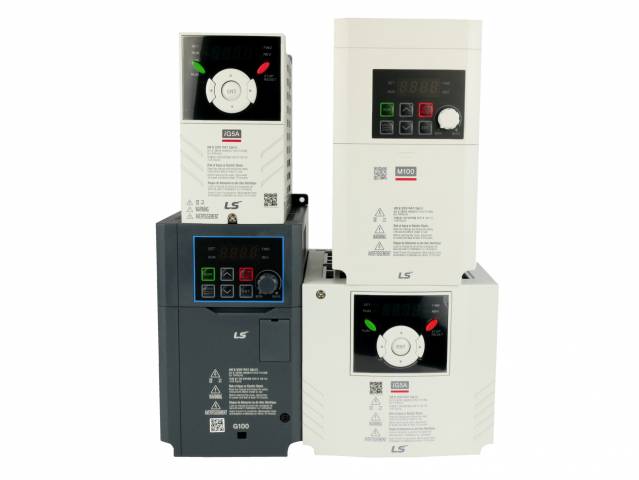

Przykład praktyczny: falownik LG/LS G100











Seria G100 to uniwersalne przemienniki do pracy z pompami, wentylatorami, transporterami i prostymi aplikacjami przemysłowymi.
Zalety:

• stabilna praca,

• sterowanie wektorowe,

• bogate opcje komunikacyjne,

• solidna konstrukcja.

Ograniczenia:

• do aplikacji o ekstremalnym momencie rozruchowym może być wymagany bardziej zaawansowany model.

---









Podsumowanie













Dobór falownika to proces techniczny wymagający analizy wielu parametrów: od danych silnika, przez warunki sieciowe, po funkcjonalność i sposób sterowania. Falownik dobrany prawidłowo przekłada się na oszczędność energii, zwiększoną żywotność napędu i stabilną pracę całego procesu technologicznego.

Profesjonalna analiza, odpowiedni dobór oraz wsparcie techniczne – dostępne m.in. w SklepFalowniki.pl i ZAWEX.pl – pozwalają uniknąć błędów i maksymalnie wykorzystać możliwości nowoczesnych przemienników częstotliwości.
