Konfiguracja Falownika Sanyu SX1000 Do Pracy w Trybie Prostego Sterownika PLC

2021.04.28
Konfiguracja Falownika Sanyu SX1000 Do Pracy w Trybie Prostego Sterownika PLC

W poprzednim artykule dostępnym na naszym portalu pod tytułem.: "Funkcja Prostego Sterownika PLC w Falownikach Sanyu SX1000 - Przegląd Parametrów" omówiliśmy poszczególne parametry służące do konfiguracji funkcjonalności prostego sterownika PLC w falownikach Sanyu SX1000 - teraz zaprezentujemy w jaki sposób je skonfigurować, aby falownik pracował zgodnie z oczekiwaniami.





Cykl Pracy Falownika





Naszym założeniem będzie zaprogramowanie następującego cyklu pracy falownika:

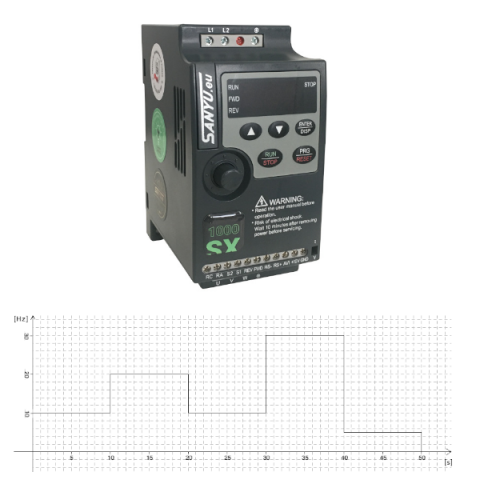

Sanyu SX1000 - Cykl Pracy PLC



  • Czas 0s - Start
  • Czas: 0..10s - praca z częstotliwością 10Hz,
  • Czas: 10..20s - praca z częstotliwością 20Hz,
  • Czas: 20..30s - praca z częstotliwością 10Hz,
  • Czas: 30..40s - praca z częstotliwością 30Hz,
  • Czas: 40..50s - praca z częstotliwością 5Hz,
  • Czas 50s - Stop,





Konfiguracja Parametrów Falownika





Parametry falownika z grupy PLC ustawiamy w następujący sposób:



  • Parametr "P501" - tryb startowy PLC - wartość "1",
  • Parametr "P502" - tryb pracy PLC - wartość "1",





Konfiguracja Prędkości Multispeed:

  • Parametr "P503" - prędkość multi-speed 1 - "10Hz",
  • Parametr "P504" - prędkość multi-speed 2 - "20Hz",
  • Parametr "P505" - prędkość multi-speed 3 - "10Hz",
  • Parametr "P506" - prędkość multi-speed 4 - "30Hz",
  • Parametr "P507" - prędkośc multi-speed 5 - "5Hz",





Konfiguracja Czasów Pracy PLC:

  • Parametr "P518" - czas pracy PLC1 - 10 sekund,
  • Parametr "P519" - czas pracy PLC2 - 10 sekund,
  • Parametr "P520" - czas pracy PLC3 - 10 sekund,
  • Parametr "P521" - czas pracy PLC4 - 10 sekund,
  • Parametr "P522" - czas pracy PLC5 - 10 sekund,
  • Pozostałe parametry od "P523" do "P532" - ustawiamy na wartość 0,





Podsumowanie



Przeprowadzenie powyższej konfiguracji umożliwia uruchomienie falownika w trybie prostego sterownika PLC. Po podaniu sygnału startu urządzenie zaczyna pracę - naszego przykładu falownik wykona jeden cykl pracy, a następnie zatrzyma się w trybie oczekiwania na sygnał inicjujący kolejny cykl.



Sanyu SX1000
