Aktywne Kompensatory Mocy Biernej SVG / ASVG

Aktywne kompensatory mocy biernej serii SVG oferują możliwość kompensacji mocy biernej indukcyjnej i pojemnościowej przy pomocy jednego modułu. Urządzenia tej serii charakteryzują się szybką odpowiedzią (< 10ms) na dynamiczne zmiany wartości cos(φ) i zapewnia bezwzględne utrzymanie zadanego parametru współczynnika mocy indywidualnie w każdej fazie, a także ograniczenie migotania światła wywołanego dynamicznymi zmianami obciążenia mocą bierną.





Dzięki zastosowaniu zaawansowanych algorytmów sterowania urządzenie jest zabezpieczone przed przeciążeniami oraz występowaniem zjawiska rezonansu prądu.





Aktywne kompensatory mocy biernej dostępne są w dwóch wariantach wykonania: panelowym oraz modułowym umożliwiającym bardzo szybką i wygodną rozbudowę w przypadku zwiększenia zapotrzebowania na moc.





Najważniejsze Cechym, Funkcje i Zastosowania Kompensatorów Serii SVG / ASVG





Topologia 3-Poziomowa Sterowników IGBT



Kompensatory serii SVG oraz ASVG posiadają wbudowany układ sterowania, który w swojej pracy wykorzystuje topologię 3-poziomową sterowników IGBT, która umożliwia wykorzystanie wyższej częstotliwości przełączeń do 20kHz ze zmniejszonymi wartościami prądów przełączeń oraz dokładniejsze odwzorowanie przebiegu sinusoidalnego.



Krótki Czas Odpowiedzi <15ms



Całkowity czas odpowiedzi kompensatora uwzględniający czas pomiaru, czas analizy oraz całkowitego skompensowania mocy biernej do zadanego poziomu nie powinien przekroczyć 15ms.



Zaawansowane Algorytmy Obliczania Wartości Kompensacji



Aktywne kompensatory SVG / ASVG posiadają trzy zaawansowane algorytmy obliczania wartości kompensacji:

  • Algorytm FFT,
  • Inteligentny algorytm FFT,
  • Kompensacja mocy biernej chwilowej,





Możliwość Parametryzacji Urządzenia i Podglądu Parametrów Pracy



Kompensatory zostały wyposażone w panel HMI, pozwalający między innymi na podejrzenie aktualnych wartości parametrów elektrycznych strony obciążenia, kompensatora oraz sieci zasilającej. Ponadto za pomocą panelu możliwie jest przeprowadzenie indywidualnej parametryzacji urządzenia, a także przeglad zarejestrowanych zdarzeń. W przypadku wyświetlacza 7" możliwy jest również eksport zarejestrowanych danych na zewnętrzny dysk USB oraz generowanie raportów  (tygodniowych, miesięcznych oraz bieżących) z rejestrowanych parametrów.



Filtracja Harmonicznych Prądu Rzędu 3, 5, 7



Kompensatory serii ASVG umożliwiają dodatkowo filtrację harmonicznych prądu rzędu 3, 5 oraz 7.

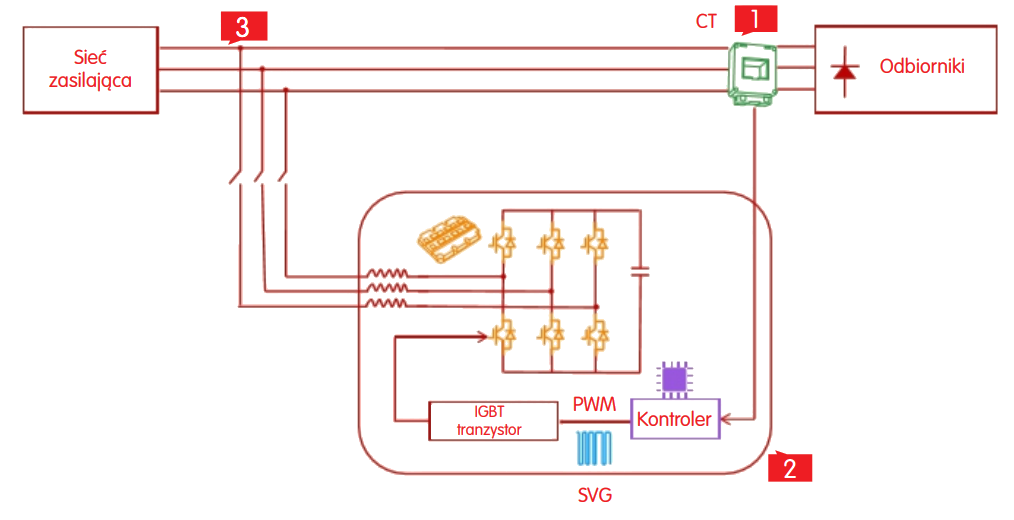

Schemat Aktywnego Kompensatora Mocy Biernej





Schemat Instalacji Aktywnego Kompensatora Mocy Biernej





Zasada Działania Aktywnych Kompensatorów Mocy Biernej





Kompensator SVG mierzy prąd pobierany przez odbiorniki, a następnie generuje prąd o przeciwnej fazie i identycznej amplitudzie. Ponadto urządzenie symetryzuje obciążenie systemu z asymetrią prądów fazowych, co w efekcie redukuje prąd w przewodzie neutralnym.



Natomiast w przypadku kompensatorów ASVG z filtracją harmonicznych H3, H5 oraz H7 urządzenia te mierzą prąd harmonicznych pochodzących od odbiorników nieliniowych, następnie podobnie jak kompensatory SVG generują prąd o przeciwnej fazie i identycznej amplitudzie. Skompensowany prąd powoduje redukcję poziomu prądów składowych harmonicznych H3, H5 i H7.

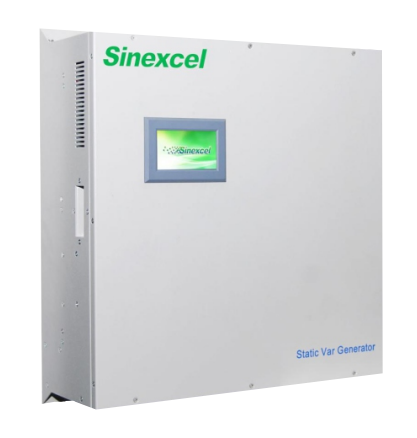

Dane Techniczne Kompensatorów Aktywnych SVG 400V



  • Zakres napięć i częstotliwości: 228V ~ 456V / 50/60HZ(zakres : 45Hz~62Hz),
  • Typ sieci: 3- fazowa 3-przewodowa lub 4-przewodowa,
  • Nielimitowana liczba modułów pracujących równolegle (moduły tej samej lub różnej mocy),
  • Zakres prądów CT: 150/5A ~ 30000/5A (Klasa <= 0.5),
  • Funkcje kompensatorów: kompensacja mocy biernej oraz symetryzacja obciążenia,
  • Maksymalna moc modułów: 15 / 30 / 50 / 100kVAr,
  • Czas odpowiedzi: <5ms,
  • Zakres współczynnika mocy: od -1 do +1,
  • Algorytm sterowania: kompensacja chwilowej mocy biernej indukcyjnej i pojemnościowej,
  • Topologia sterowania: 3-poziomowa,
  • Tryby pracy: 6 możliwych ustawień priorytetu pracy dla kompensacji mocy biernej i symetryzacji obciążenia,
  • Częstotliwość przełączeń: do 20kHz,
  • Sprawność: >= 97%,
  • Straty mocy: < 3%,
  • Maksymalna wartość THDu: 15%,
  • Zabezpieczenia: nad / pod napięciowe, zwarciowe, przed odwróceniem mostka falownika, przed nadmierną kompensacją,
  • Złącza komunikacyjne: RS485 i RJ45 Ethernet,
  • Protokoły komunikacyjne: Modbus RTU, Modbus TCP/IP,
  • Wyświetlacz: 4.3" HMI (LCD Panel),
  • Miejsce podłączenia: wewnątrz pomieszczeń,
  • Stopień ochrony: IP20 lub IP21,
  • Sposób montażu: na ścianie,

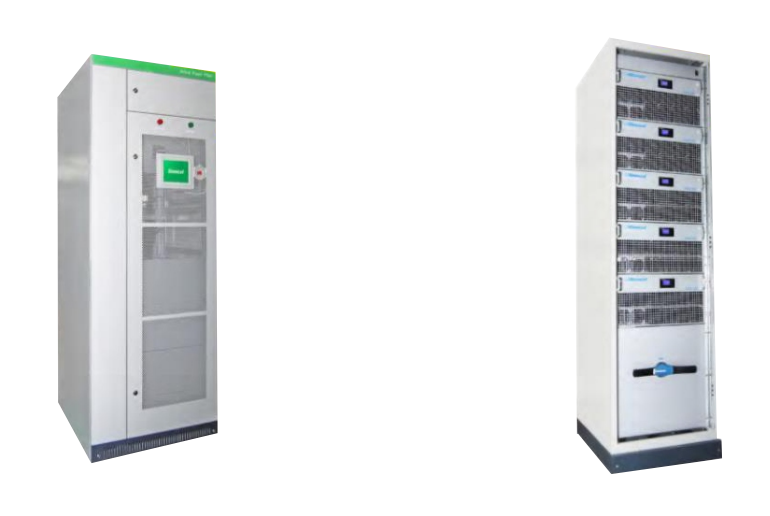

Aktywne Kompensatory Mocy Biernej - Wykonanie Modułowej
