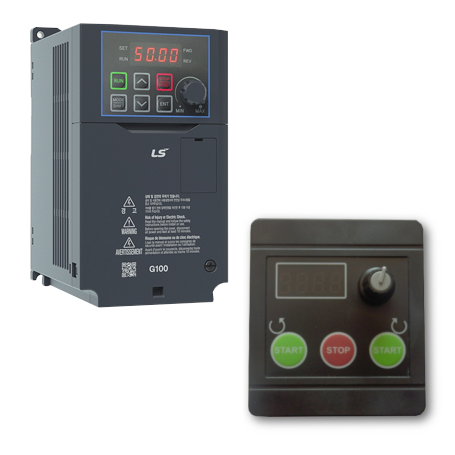

W ofercie sklepu SklepFalowniki.pl pojawiła się nowa serii przemienników częstotliwości - LG G100, w związku z czym w dzisiejszym artykule zaprezentujemy w jaki sposób podłączyć do falowników tej serii zadajnik ZAD-ECO-V2 oraz jak skonfigurować falownik do prawidłowej współpracy z wymienionym zadajnikiem.

Więcej informacji na temat przemienników częstotliwości LG serii G100 dostępnych jest w artykule na naszym portalu: "Falowniki LG G100 - Wkrótce w Ofercie", zaś z całą ofertą można zapoznać się na stronie sklepu: SklepFalowniki.pl/Falowniki-LG-G100.

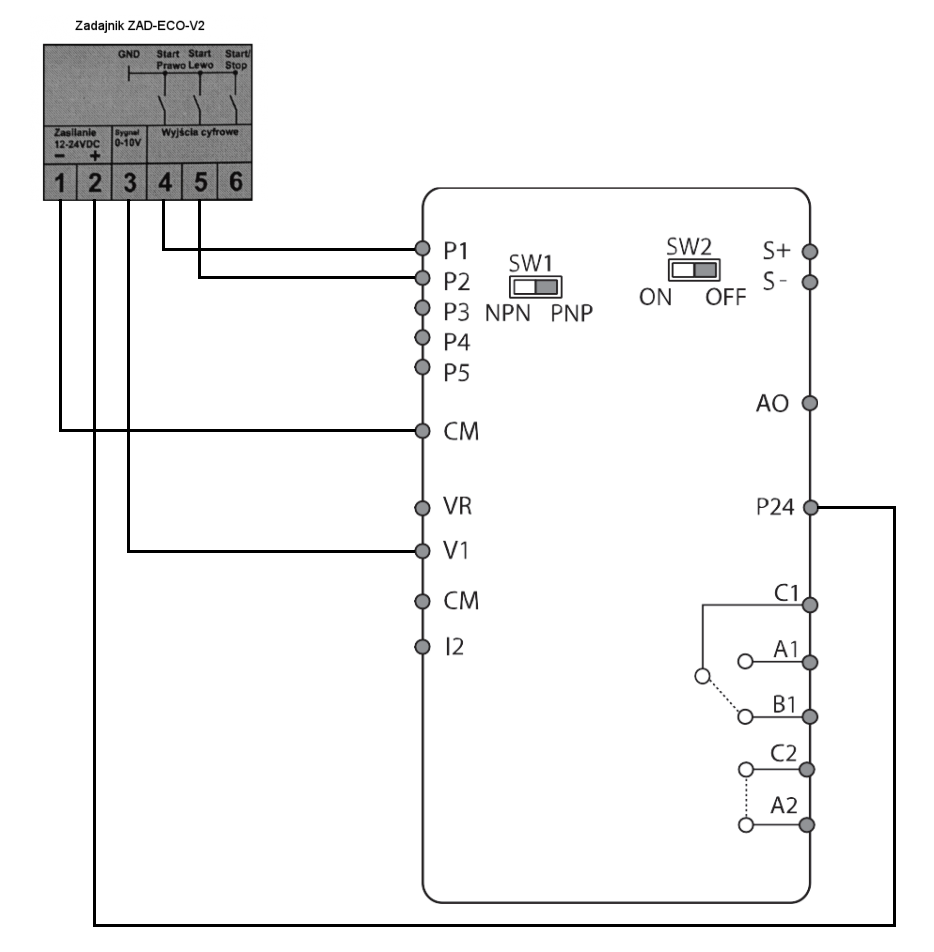

Schemat Podłączenia Zadajnika ZAD-ECO-V2 Do Falownika LG G100

Zaciski zadajnika ZAD-ECO-V2 łączymy z falownikiem LG G100 w następujący sposób:

• Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "CM" falownika (zacisk wspólny 0V),
• Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "P24" (źródło zasilania +24V),
• Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "V1" falownika (wejście analogowe napięciowe 0-10V),
• Zacisk nr 4 zadajnika ( start prawo ) - łączymy z zaciskiem "P1" falownika (wejście cyfrowe nr 1 - praca do przodu),
• Zacisk nr 5 zadajnika ( start lewo ) - łączymy z zaciskiem "P2" falownika (wejście cyfrowe nr 2 - praca do tyłu),
• Zacisk nr 6 ( start / stop ) - pozostawiamy niepołączony,

Konfiguracja Falownika LG G100

Konfiguracja Start / Stop

Domyślnie skonfigurowanym sposobem wydawania poleceń startu oraz zatrzymania falownika LG G100 są zaciski sterujące. W związku z tym jeżeli konfigurowany falownik pracuje z nastawamy domyślnymi nie ma potrzeby wprowadzania zmian w zakresie zmiany sposobu wydawania polecenia startu / stopu.

Jeślii fabryczna konfiguracja falownika została zmieniona wówczas należy ustawić parametr "Drv" następująco:

• Parametr "Drv" - Źródło polecenia Startu / Zatrzymania - Ustawiamy na wartość: "2" - Sterowanie poprzez zaciski,

Konfiguracja Źródła Częstotliwości Zadanej

Fabrycznie ustawionym źródłem częstotlwiości zadanej jest wbudowana klawiatura, w związku z czym aby móc zadawać częstotliwość za pomocą zadajnika należy zmodyfikować nastawę parametru "Frq":

• Parametr "Frq" - Sposób zadawania częstotliwości - Ustawiamy na wartość: "2" - Wejście napięciowe analogowe V1,
