Falowniki LG Serii G100 - Zalecenia Montażowe

2020.05.26
Falowniki LG Serii G100 - Zalecenia Montażowe

W dzisiejszym artykule zajmiemy się tematem prawidłowego montażu falowników LG serii G100. W pierszej kolejności przedstawimy wytyczne dotyczące warunków środowiskowych w jakich mogą być montowane przemienniki częstotliwości serii G100, następnie opiszemy kwestie związane z wyborem i przygotowaniem miejsca montażu, a na końcu zajmiemy się tematyką prawidłowego montażu kilku przemienników w jednej szafie sterowniczej.





Warunki Środowiskowe



W tej sekcji opisane zostaną warunki środowiskowe w jakich mogą pracować falowniki LG serii G100. Przedstawimy informacje na temat dopuszczalnych temperatur otoczenia, wilgotności, temperatury przechowywania, ciśnienia oraz wysokości montażu nad poziomem morza.



Temperatura Otoczenia i Przechowywania



Dopuszczalna temperatura otoczenia falowników LG G100 różni się z zależności od charakterystyki obciążenia występującej w aplikacji falownikowej. W przypadku ciężkich obciążeń dopuszczalna temperatura otoczenia falownika zawiera się w przedziale od -10 do +50 st. C, zaś w przypadku obciążeń normalnych jest to zakres od -10 do +40 st. C.



Natomiast temperatura przechowywania powinna być nie niższa niż -20 st. C i nie wyższa niż +65 st. C.



Wilgotność



Zaleca się aby falowniki pracowały przy wilgotności < 95% - bez kondensacji.



Czynniki Środowiskowe



Środowisko w którym będą pracować przemienniki częstotliwości LG serii G100 powinno być wolne od gazów korozyjnych i łatwopalnych, a także nie zawierać pozostałości olejów i pyłów.



Ciśnienie



Zakres ciśnienia w jakim mogą pracować falowniki LG G100: od 70 do 106kPa.



Wysokość Operacyjna / Ocyclacyjna



Prezentowana seria falowników może być montowana na wysokości do 1000 metrów nad poziomem moża bez zmiany parametrów znamionowych. Powyżej tej wysokości na każde 100m należy zmiejszyć moc falownika o 1%. Maksymalna dopuszczalna wysokość montażu wynosi 4000m n.p.m..





Miejsce Instalacji - Wybrór i Przygotowanie



Kolejną instotną kwestią związana z prawidłową instalacją falowników jest wybór i przygotowanie odpowiedniego miejsca montażowego. Podstawowym warunkiem prawidłowego montażu falownika jest umiejscowienie go na powierzchni zdolenej utrzymać jego ciężar oraz wolnego od wibracji. Należy również wziąć pod uwagę fakt, że podczas pracy falownik może stać się bardzo gorący - w związku z czym należy go zamontować na powierzchni ognioodpornej lub o zmniejszonej palności.





Zalecane Odległości Montażowe

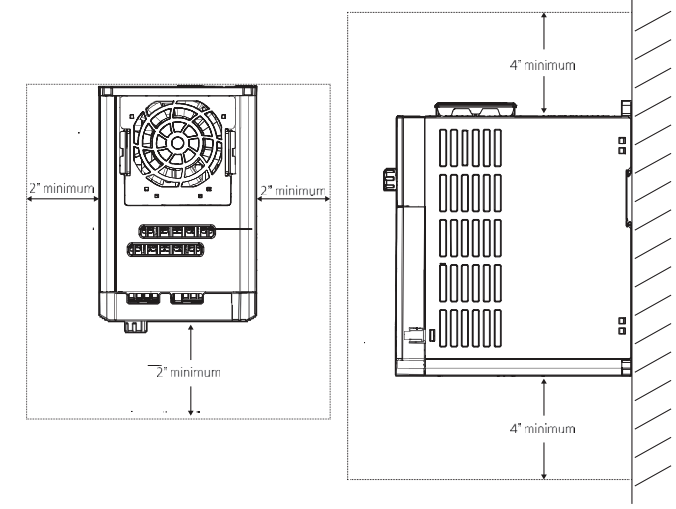

Grafika poniżej przedstawia zalecane minimalne odległości pomiędzy przmiennikiem czestotliwości LG serii G100, a otoczeniem:



Falowniki LG G100 - Zalecane Odległości



Prawidłowa Cyrkulacja Powietrza



W celu zapewnienia prawidłowego chłodzenia każdego falownika, urządzenia te należy montować zgodnie z zamieszoną poniżej grafiką:



Prawidłowy Montaż Falowników LG serii G100



Montaż Kilku Falowników



Falowniki LG serii G100 mogą być montowane jeden przy drugim (tzw. montaż książkowy) z zachowaniem jedynie 2 milimetrowych odstępów. W przypadku tego typu montażu należy koniecznie zdjąć górną pokrywę falownika - w tym celu najlepiej skorzystać z płaskiego śruborkęta.



Falowniki LG G100 - Montaż Side By Side



Należy również pamiętać, że w przypadku montażu obok siebie przetwornic częsotliwości różnej wielkości, zalecane odległości pomiędzy nimi, a ściankami szafy sterowniczej powinny zostać dobrane z uwzględnieniem wymiarów większej przetwornicy, co zaprezentowano na rysunku poniżej.





Zalecane Odległości Montażowe - 2 Falowniki LG G100
