Potencjometry i Wskaźniki Cyfrowe Serii CM22

2019.05.29
Potencjometry i Wskaźniki Cyfrowe Serii CM22

W ofercie sklepu SklepFalowniki.pl pojawiły się dwa nowe akcesoria falownikowe: "Potencjometr Cyfrowy Serii CM22" oraz "Wskaźnik Cyfrowy Serii CM22". W tym artykule zaprezentujemy dane techniczne, właściwości, wymiary, przedstawimy schemat podłączenia oraz możliwości programowania obu tych produktów.

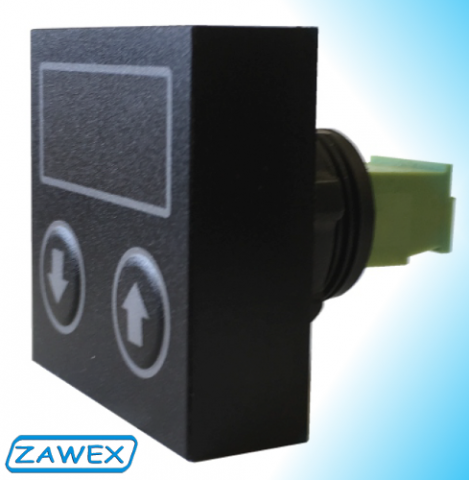

Potencjometr Cyfrowy CM22





Prezentowany potencjometr charakteryzuje się niewielkimi wymiarami, wysoką dokładnościa wskazań oraz stopniem szczelności obudowy IP65 (od frontu), który oznacza odporność przed pyłem oraz odporność na zalewanie silnym strumieniem wody pod dowolnym kierunkiem.



Potencjometr przystosowany jest do montażu panelowego w otworze o standardowej średnicy 22,5 milimetra. Cechą charakterystyczną oferowanego modelu jest możliwość programowania jego zakresu wskazań, położenia kropki, znaku minusa, przedziału napięcia oraz prądu, a także programowalna wartość startowa.

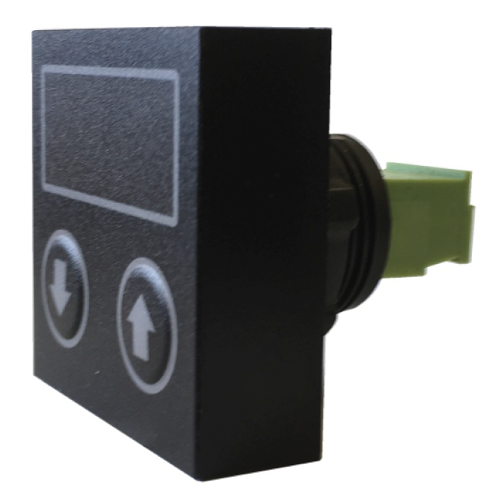

Potencjometr CM22



Dane Techniczne Model CM22 0-10V DP



  • Sygnał wyjściowy: 0..10V,
  • Rezystancja obciążenia: >10k,
  • Dokładność wskazań: 0,1%,
  • Zakres wskazań: -999..9999,
  • Napięcie zasilania / pobór prądu: 12..24VD / 100mA,
  • Montaż: otwór o średnicy fi: 22,5mm,
  • Wyprowadzenia: listwa zaciskowa 3x1,5mm2,
  • Temperatura pracy: -25..60 st. C,
  • Stopień ochrony: IP65 od czoła,
  • Wymiary / waga: 40 x 40 x 43 mm / 25g,

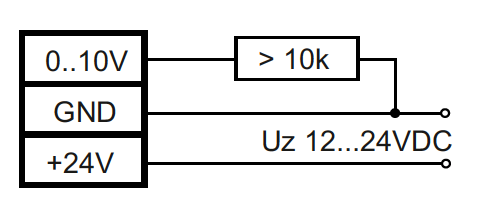

Schemat podłączenia:



Schemat podłączenia potencjometru CM22 0-10V DP



Dane Techniczne Model CM22 4-20mA DP



  • Sygnał wyjściowy: 4..20mA,
  • Rezystancja obciążenia: <1k,
  • Dokładność wskazań: 0,2%,
  • Zakres wskazań: -999..9999,
  • Napięcie zasilania / pobór prądu: 12..24VD / 100mA,
  • Montaż: otwór o średnicy fi: 22,5mm,
  • Wyprowadzenia: listwa zaciskowa 3x1,5mm2,
  • Temperatura pracy: -25..60 st. C,
  • Stopień ochrony: IP65 od czoła,
  • Wymiary / waga: 40 x 40 x 43 mm / 25g,





Schemat podłączenia:



Schemat podłączenia potencjometru CM22 0-10V DP









Wskaźnik Cyfrowy CM22





Poza potencjometrem cyfrowym do oferty sklepu SklepFalowniki.pl wprowadzony został również wskaźnik cyfrowy CM22, który podobnie jak opisywany powyżej potencjometr charakteryzuje się niewielkimi wymiarami, stopniem szczelności IP65, wysoką dokładnością wskazań oraz możliwością zaprogramowania zakresu wskazań, położenia kropki, znaku minus oraz zakresu pomiarowego. Dodatkowo wskaźnik oferuje programowalne progu pulsowania wskazań.

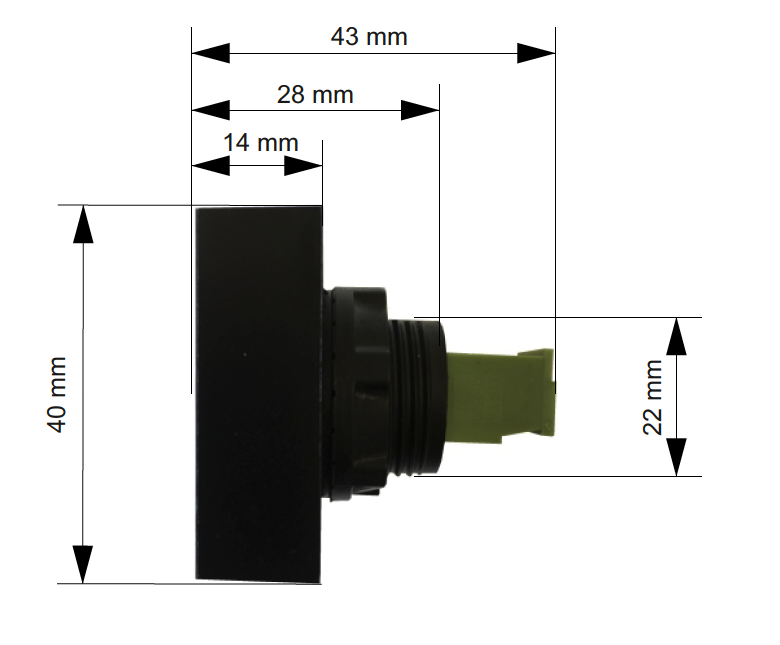

Wymiary



Dane Techniczne Model CM22 0-10V DD



  • Sygnał wejściowy: 0..10V / 2..10V / 0..5V,
  • Dokładność wskazań: 0,1%,
  • Zakres wskazań: -999..9999,
  • Napięcie zasilania / pobór prądu: 12..24VD / 100mA,
  • Montaż: otwór o średnicy fi: 22,5mm,
  • Wyprowadzenia: listwa zaciskowa 3x1,5mm2,
  • Temperatura pracy: -25..60 st. C,
  • Stopień ochrony: IP65 od czoła,
  • Wymiary / waga: 40 x 40 x 43 mm / 25g,

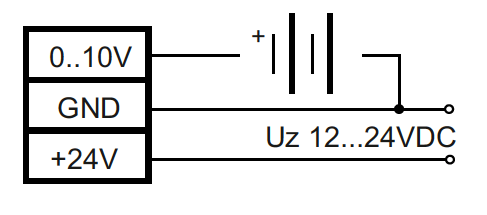

Schemat podłączenia:



Schemat podłączenia CM22 0-10V DD





Dane Techniczne Model CM22 4-20mA DD



  • Sygnał wejściowy: 0..20mA / 4..20mA,
  • Dokładność wskazań: 0,1%,
  • Zakres wskazań: -999..9999,
  • Napięcie zasilania / pobór prądu: 12..24VD / 100mA,
  • Montaż: otwór o średnicy fi: 22,5mm,
  • Wyprowadzenia: listwa zaciskowa 3x1,5mm2,
  • Temperatura pracy: -25..60 st. C,
  • Stopień ochrony: IP65 od czoła,
  • Wymiary / waga: 40 x 40 x 43 mm / 25g,

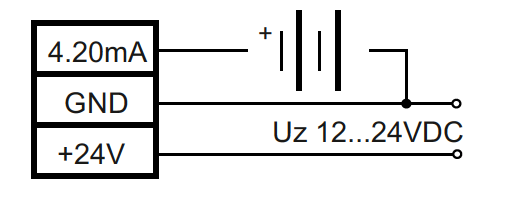

Schemat podłączenia:



Schemat podłączenia CM22 4-20mA DD
