LG M100 - Sterowanie Za Pomocą Klawiatury, Przełączników, Zadajnika i Innych

2019.01.11
LG M100 - Sterowanie Za Pomocą Klawiatury, Przełączników, Zadajnika i Innych

W dzisiejszym artykule zaprezentujemy sposób konfiguracji przemienników częstotliwości LG serii M100 i podłączenia do nich niezbędnych akcesoriów tak, aby falowniki te mogły być sterowane za pomocą wbudowanego panelu obsługi, zacisków sterujących, a także poprzez wbudowaną funkcję tzw. motopotencjometru.





Obsługa Falownika LG M100 Za Pomocą Klawiatury

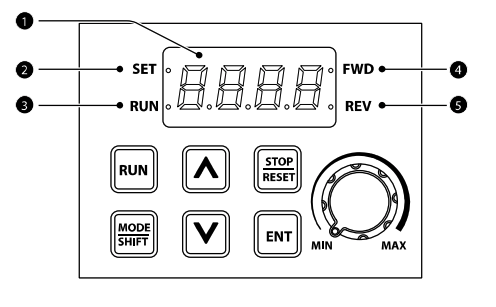

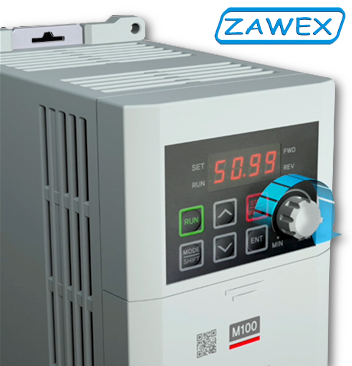

Klawiatura w falownikach LG  serii M100W celu wyboru klawiatury, jako źródła sygnału Start / Stop oraz źródła częstotliwości zadanej należy parametry falownika LG M100 ustawić w następujący sposób:



  • Parametr "Frq" - Sposób zadawania częstotliwości - Ustawiamy na wartość: "0" - Keypad lub "1" - Keypad 1,
  • Parametr "Drv" - Źródło sygnału Start / Stop - Ustawiamy na wartość: "0" - Klawiatura,





Ustawienie parametru "Frq" na wartość "0" lub "1" pozwala na zadawanie częstotliwości wyjściowej za pomocą strzałek góra / dół. W przypadku nastawy "0" częstotliwości nastawiona za pomocą strzałek musi być dodatkowo zatwierdzona przyciskiem "Enter", jeżeli zaś wartość parametru "Frq" zostanie ustawiona na "1" naciśnięcie dowolnej ze strzałek będzie skutkowało natychmiastową, płynną zmianą częstotliwości.



Do zadawania częstotliwości wyjściowej falownika można również wykorzystać wbudowany w panel obsługi potencjometr. W celu aktywowania zadawania częstotliwości wyjściowej za jego pomocą parametr "Frq" należy ustawić następująco:



  • Parametr "Frq" - Sposób zadawania częstotliwości - Ustawiamy na wartość: "2" - Wbudowany potencjometr,





Sterowanie Falownikami LG serii M100 Za Pomocą Zacisków



Fabrycznie ustawionym sposobem wydawania poleceń startu i zatrzymania falownika LM M100 są zaciski sterujące. W związku z tym jeżeli przemiennik pracuje z konfiguracją fabryczną nie ma potrzeby wprowadzania zmian w konfiguracji parametrów. Jeżeli fabryczna konfiguracja falownika została zmieniona wówczas należy ustawić parametr "Drv" następująco:



  • Parametr "Drv" - Zródło sygnału Start / Stop - Ustawiamy na wartość: "2" - Zaciski I/O,





Przemienniki częstotliwości M100 oferują również możliwość zadawania częstotliwości wyjściowej za pomocą zewnętrznego potencjometru. W tym celu należy wartość parametru "Frq" ustawić następująco:



  • Parametr "Frq" - Sposób zadawania częstotliwości - Ustawiamy na wartość: "3" - Wejście napięciowe V1,





Potencjometr zaś należy podłączyć pod zaciski:



  • "VR" - Źródło napięcia +10V dla potencjometru,
  • "V1" - Wejście analogowe napięciowe 0-10V,
  • "CM" - Zacisk wspólny (masa),

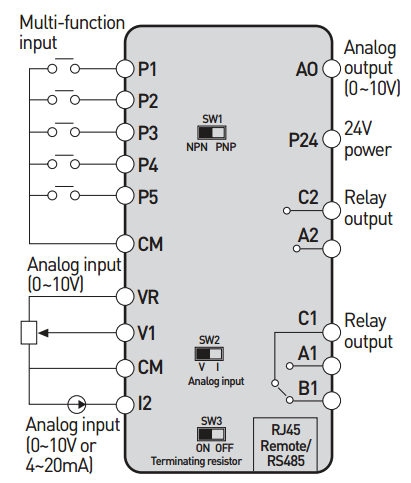

Schemat Falownika LG M100



Funkcja Motopotencjometru - Zadawanie Częstotliwości





Kolejnym sposobem zadawania częstotliwości wyjściowej falownika serii M100, który zaprezentujemy w dzisiejszym artykule jest wykorzystanie do tego celu dwóch wejść cyfrowych, z których jedno będzie pozwalało na zwiększanie częstotliwości, zaś drugi na jej zmniejszanie. Jest to tak zwana funkcja motopotencjometru.





W celu jej aktywacji parametry falownika ustawiamy następująco:



  • Parametr "Drv" - Zródło sygnału Start / Stop - Ustawiamy na wartość: "2" - Zaciski I/O,
  • Parametr "Frq" - Sposób zadawania częstotliwości - Ustawiamy na wartość: "10" - Up/Down (Digital Volume),
  • Parametr "68" z grupy "Wejścia IN" - Funkcja wejścia cyfrowego P4 - Ustawiamy na wartość: "15" - Zwiększanie częstotliwości,
  • Parametr "69" z grupy "Wejścia IN" - Funkcja wejścia cyfrowego P5 - Ustawiamy na wartość: "16" - Zmniejszanie częstotliwości,



Pod wejście P4 oraz P5 podłączamy mono-stabilne przyciski, za pomocą których będziemy zwiększać luz zmniejszać częstotliwości wyjściową falownika.
