Kody Błędów w Falownikach Optidrive ODE E3

2018.09.13
Kody Błędów w Falownikach Optidrive ODE E3

W poprzednich artykułach z serii poświęconej falownikom Optidrive ODE-E3 przedstawiliśmy sposób sterowania pracą falownika za pomocą zacisków i panelu użytkownika oraz opisaliśmy protokół komunikacyjny Modbus-RTU dostępny w falownikach serii ODE-3. W tym artykule omówimy natomiast wszystkie komunikaty zawierające kod błędu falownika - opiszemy czym są, co oznaczają oraz podamy proponowany sposób rozwiązania problemu.



Kody Błędów Falownika Optidrive ODE-E3





Poniżej znajduje się lista 30 kodów informujących o wystąpieniu błędu w falownikach Optidrive ODE-E3:

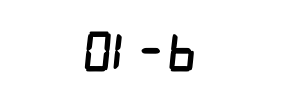

Nadmiar Prądu Kanału Hamulcowego



Kod błędu:



Nr 01



Opis:



Zaleca się sprawdzenie stanu zewnętrznego rezystora hamującego oraz połączenia przewodów.

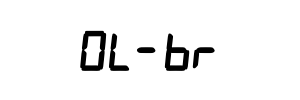

Przeciążenie Rezystora Hamującego



Kod błędu:



Nr 02



Opis:



Nastąpiło samoczynne wyłączenie przemiennika częstotliwości, w celu uniknięcia uszkodzenia rezystora hamującego.

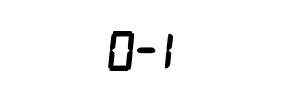

Przetężenie Prądu Na Wyjściu



Kod błędu:



Nr 03



Opis:



Na wyjściu falownika pojawił się chwilowy nadmiar prądu (nadmierne obciążenie lub obciążenie uderzeniowe na silniku).

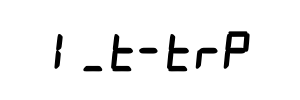

Przeciążenie Termiczne SIlnika (I2t)



Kod błędu:



Nr 04



Opis:



Nastąpiło samoczynne wyłączenie falownika spowodowane przekroczeniem >100% prądu znamionowego silnika (ustawionego w parametrze P-08) przez określony czas.

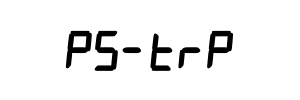

Błąd Stopnia Mocy



Kod błędu:



Nr 05



Opis:



Możliwe zwarcie silnika lub przewodu połączeniowego - zaleca się sprawdzenie instalacji pod kątem występowania zwarcia.

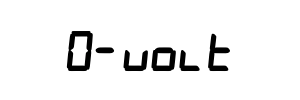

Przepięcie Na Szynie DC



Kod błędu:



Nr 06



Opis:



W celu ustalenia przyczyny pojawienia się błędu "Przepięcie na szynie DC" należy sprawdzić czy napięcie zasilające falownik nie przekracza dopuszczalnej tolerancji lub jeżeli błąd pojawia się podczas zwalniania / zatrzymywania falownika zwiększyć czas zwalniania (parametr P-04) lub zainstalować odpowiedni rezystor hamujący i aktywować funkcję hamowania dynamicznego (parametr P-34).

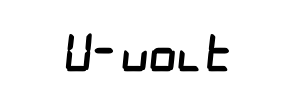

Zbyt Niskie Napięcie Na Szynie DC



Kod błędu:



Nr 07



Opis:



Wejściowe napięcie zasilające falownik jest zbyt niskie. Błąd ten standardowo pojawia się podczas odłączania przemiennika od zasilania - jeżeli jednak występuje on w trakcie pracy urządzenia należy sprawdzić napięcie zasilania wejściowego oraz wszystkie elementy układu zasilającego falownik.

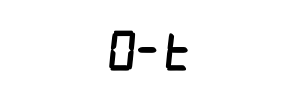

Zbyt Wysoka Temperatura Radiatora



Kod błędu:



Nr 08



Opis:



Temperatura radiatora chłodzącego przemiennik przekroczyła dopuszczalną wartość - należy sprawdzić czy temperatura otoczenia falownika mieści się w wartościach zawartych w specyfikacji, czy jest dostarczana odpowiednia ilość powietrza chłodzącego, a także czy dolny i górny otwór wentylacyjny nie jest zablokowany ani zapchany.

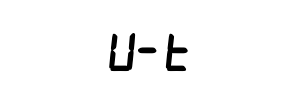

Zbyt Niska Temperatura



Kod błędu:



Nr 09



Opis:



Powyższy błąd pojawia się w sytuacji gdy temperatura otoczenia przemiennika spada poniżej -10 stopni Celsjusza. W celu poprawnego działania falownika zaleca się zwiększenie temperatury powyżej 10 stopni Celsjusza.

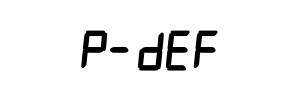

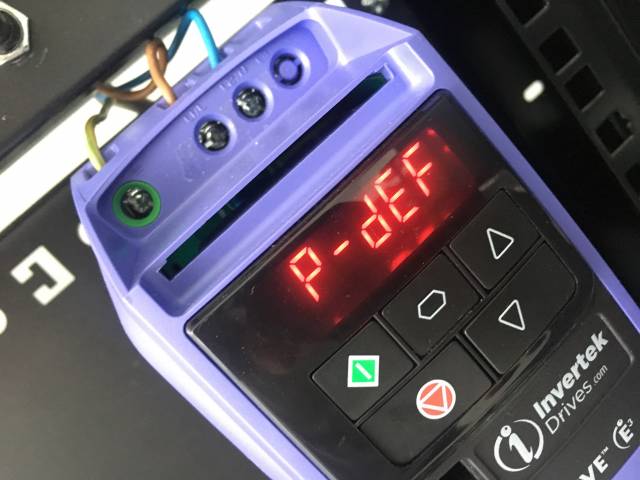

Wczytano Parametry Ustawione Fabrycznie



Kod błędu:



Nr 10



Opis:



Wszystkie parametry konfiguracyjne falownika zostały przywrócone do konfiguracji fabrycznej.

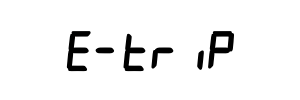

Błąd Zewnętrzny



Kod błędu:



Nr 11



Opis:



Styk rozwierny połączony z wejściem cyfrowym nr 3 został otwarty. Jeżeli do silnika jest podłączony termistor należy sprawdzić czy silnik nie jest zbyt gorący.





Utrata Komunikacji Optibus



Kod błędu:



Nr 12



Opis:



Sprawdzić połączenie komunikacyjne pomiędzy falownikami i urządzeniami zewnętrznymi, a ponadto należy upewnić się czy każdy z pracujących w sieci falowników ma nadawany własny, niepowtarzalny adres.

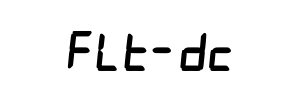

Zbyt Wysokie Tętnienie Szyny DC



Kod błędu:



Nr 13



Opis:



Upewnić się czy wszystkie fazy zasilania wejściowego są obecne i symetryczne.

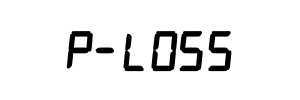

Błąd Utraty Fazy Wejściowej



Kod błędu:



Nr 14



Opis:



Sprawdzić, czy fazy zasilania wejściowego są obecne i symetryczne.

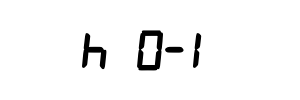

Przetężenie Prądu Na Wyjściu



Kod błędu:



Nr 15



Opis:



Należy sprawdzić czy w silniku lub przewodzie połączeniowym nie występuje zwarcie.

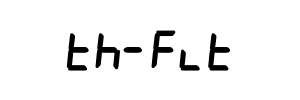

Uszkodzony Termistor Na Radiatorze



Kod błędu:



Nr 16



Opis:



Na radiatorze falownika nastąpiło uszkodzenie termistora - należy skontaktować się z serwisem.

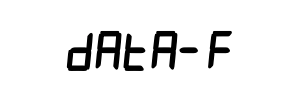

Błąd Pamięci Wewnętrznej (IO).



Kod błędu:



Nr 17



Opis:



Nacisnąć przycisk "STOP" w celu skasowania błędu - jeżeli nadal się utrzymuje, wówczas należy skontaktować się z dostawcą przemiennika Optidrive ODE E3.

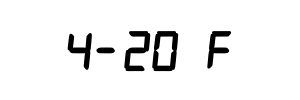

Utrata Sygnału 4-20mA



Kod błędu:



Nr 18



Opis:



Sprawdzić przyłącza wejść analogowych oraz poprawność funkcjonowania podłączonych potencjometrów / zadajników.

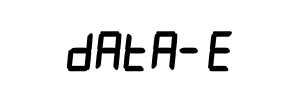

Błąd Pamięci Wewnętrznej (DSP).



Kod błędu:



Nr 19



Opis:



Nacisnąć przycisk "STOP" w celu skasowania błędu - jeżeli nadal się utrzymuje, wówczas należy skontaktować się z dostawcą falownika.

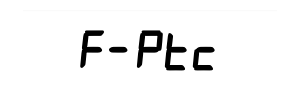

Błąd Termistora Silnika PTC



Kod błędu:



Nr 21



Opis:



Zbyt wysoka temperatura podłączonego termistora silnika. Należy sprawdzić połączenie kablowe oraz silnik.

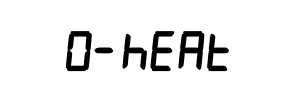

Zbyt Wysoka Temperatura Wewnątrz Przemiennika



Kod błędu:





Opis:



Wewnątrz falownika panuje zbyt wysoka temperatura - należy sprawdzić czy temperatura otoczenia nie przekracza wartości podanych w specyfikacji oraz upewnić się że jest zapewniona odpowiednia ilość powietrza chodzącego przemiennik.

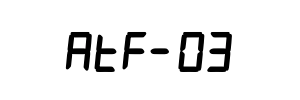

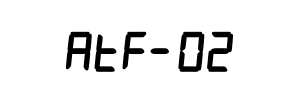

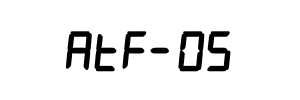

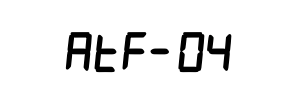

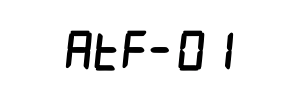

Błąd Automatycznego Dostrojenia



Kod błędu:



Nr 40



Opis:



Podczas automatycznego dostrajania wykryto nieprawidłowe parametry silnika. Należy sprawdzić przewód silnikowy oraz przyłącza pod kątem ciągłości, a także czy wszystkie trzy fazy silnika są obecne i symetryczne.





Błąd Utraty Komunikacji Modbus



Kod błędu:



Nr 50



Opis:



W celu poznania przyczyny tego błędu należy sprawdzić wejściowy kabel połączeniowy Modbus RTU oraz upewnić się czy co najmniej jeden rejestr jest cyklicznie wybierany w zakresie limitu czsu oczekiwania ustawionego we wskaźniku 3 P-36.

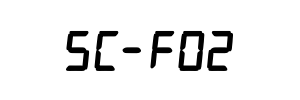

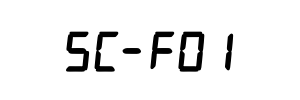

Błąd Utraty Komunikacji Protokołu CANopen



Kod błędu:



Nr 51



Opis:



W celu poznania przyczyny tego błędu należy sprawdzić wejściowy kabel połączeniowy CANopen oraz upewnić się czy odbywa się cykliczna komunikacja w zakresie limitu czasu oczekiwania ustawionego we wskaźniku 3 P-36.
