Optidrive ODE3 - Protokół Komunikacyjny Modbus

2018.08.28
Optidrive ODE3 - Protokół Komunikacyjny Modbus

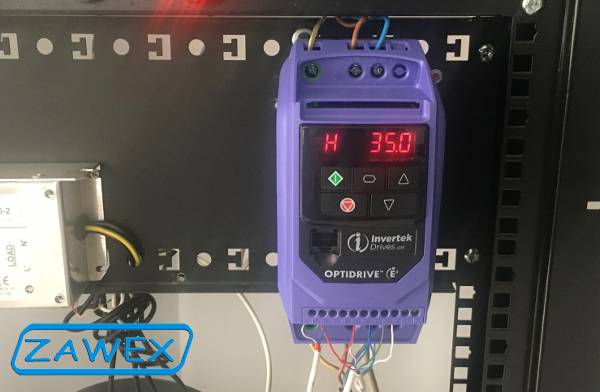

Przemienniki częstotliwości Invertek Optidrive ODE-3 podobnie jak większość topowych serii falowników umożliwiają pracę w wybranych przemysłowych sieciach komunikacyjnych. W przypadku falowników Optidrive ODE-3 są to sieci Modbus RTU jak również opcjonalnie CANopen. W dzisiejszym artykule zajmiemy się pierwszą z nich tj. siecią Modbus RTU - przedstawimy jej specyfikację, schemat złącza, a także strukturę telegramów i mapę rejestrów.





Modbus RTU - Specyfikacja



  • Nazwa protokołu: Modbus RTU,
  • Kontrola błędów: CRC,
  • Szybkość transmisji: 9600 b/s, 19200 b/s, 38400 b/s, 57600 b/s, 115200 b/s,
  • Format danych: 1 bit startowy, 8 bitów danych, 1 bit stopu, bez bitu parzystości,
  • Sygnał fizyczny: RS485 (2-przewodowy),
  • Interfejs użytkownika: RJ45,





Złącze RJ45

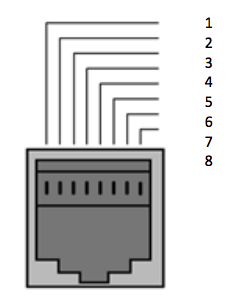

Schemat złącza RJ45 wykorzystywanego do komunikacji za pośrednictwem protokołu MODUBS RTU.



Złącze RJ45





Opis pinów złącza RJ45:



  • Pin 1 - Brak połączenia,
  • Pin 2 - Brak połączenia,
  • Pin 3 - 0V,
  • Pin 4 - -RS485 (PC),
  • Pin 5 - +RS485 (PC),
  • Pin 6 - +24V,
  • Pin 7 - -RS485 (Modbus RTU),
  • Pin 8 - +RS485 (Modbus RTU),







Struktura telegramów Modbus





Falowniki Optidrive ODE-3 mogą komunikować się za pośrednictwem protokołu Modbus RTU zarówno w trybie Master (nadrzędnym), jak również Slave (podrzędnym).

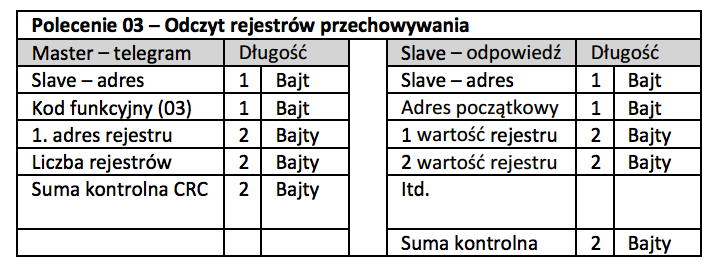

Do odczytu rejestrów przechowywania wykorzystywane jest polecenie "03":





Polecenie 03 - Odczyt Rejestrów

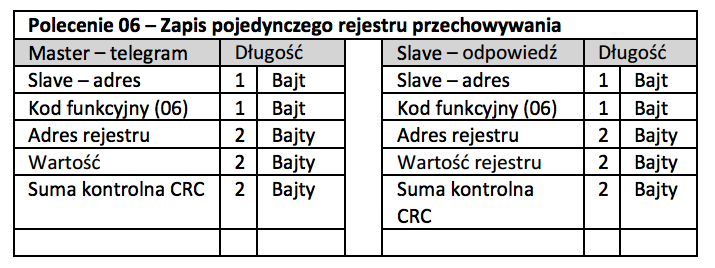

Do zapisu pojedynczego rejestru przechowywania służy polecenie "06":







Polecenie 06 - Zapis pojedynczego rejestru





Mapa rejestrów Modbus







Rejestry typu "Read / Write" (Odczyt / Zapis)

  • Rejestr nr "1" - Polecenie regulacji przemiennika,
  • Rejestr nr "2" - Wartość zadana prędkości referencyjnej Modbus,
  • Rejestr nr "4" - Czas przyśpieszania i zwalniania,





Rejestry typu "Read" (Odczyt)

  • Rejestr nr "6" - Kod błędu (młodszy bit) / Stan przemiennika (starszy bit),
  • Rejestr nr "7" - Częstotliwość wyjściowa silnika,
  • Rejestr nr "8" - Prąd wyjściowy silnika,
  • Rejestr nr "11" - Stan wejścia cyfrowego,
  • Rejestr nr "20" - Wartość wejścia analogowego 1,
  • Rejestr nr "21" - Wartość wejścia analogowego 2,
  • Rejestr nr "22" - Wartość zadana prędkości,
  • Rejestr nr "23" - Napięcie szyny prądu stałego,
  • Rejestr nr "24" - Temperatura przemiennika,





Wszystkie parametry ustawiane przez użytkownika dostępne są jako rejestry przechowywania i można zarówno odczytywać z nich wartości, jak również w nich zapisywać za pomocą odpowiedniego polecenia Modbus.





Numer rejestru lad każdego parametru w zakresie od P-04 do P-047 jest zdefiniowany jako 128 + numer parametru.





Dla przykładu: numer rejestru odpowiadający parametrowi P-15 będzie równy 128 + 15 = 143.





Pełna mapa rejestrów dostępna jest u partnerów handlowych firmy Invertek Drives.
