Falowniki Optidrive ODE-3 - sterowanie za pomocą zacisków i klawiatury

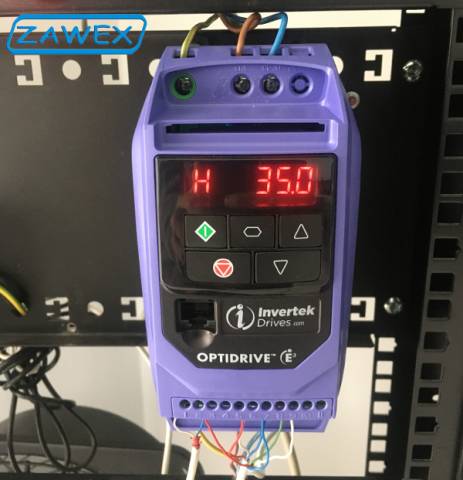

Firma Invertek Drives wprowadziła do swojej oferty nową serię przemienników częstotliwości ODE3 będącą następcą bardzo popularnej i cenionej serii ODE2. W ramach tej serii falowników dostępne są między innymi urządzenia dedykowane do sterowania silnikami jednofazowymi, silnikami trójfazowymi (indukcyjnymi, z magnesami trwałymi, bezszczotkowymi silnikami prądu stałego oraz synchronicznych silników reluktancyjnych), a także falowniki o stopniu szczelności IP66 w wersji z wbudowanymi przełącznikami, jak również bez nich.





Praca Falowników ODE3 z Ustawieniami Fabrycznymi (Sterowanie Zaciskami)





Falowniki Optidrive ODE-3 zostały tak zaprojektowane, aby zaraz po wyjęciu z opakowania i podłączeniu były gotowe do pracy w dużej części typowych aplikacji. W tym celu należy jednie połączyć je z niezbędnymi akcesoriami takimi jak potencjometr - za pomocą którego będziemy zadawać częstotliwość wyjściową oraz przełączniki, które będą wykorzystywane do uruchamiania falownika oraz wyboru kierunku obrotów silnika.





Podłączenie Falownika



  • Przełącznik dwupozycyjny wpinamy pomiędzy zaciski "1" (źródło napięcia +24V) oraz "2" (Wejście cyfrowe 1 - Start / Stop),
  • Drugi przełącznik dwupozycyjny wpinamy pomiędzy zaciski "1" (źródło napięcie +24V) oraz "3" (Wejście cyfrowe 2 - Wybór kierunku obrotów: do przodu / wstecz),
  • Podłączenie kolejnego przełącznika pod zaciski "1" (źródło napięcie +24V) oraz "4" umożliwi przełączanie pomiędzy analogowym zadawaniem częstotliwości wyjściowej za pomocą podłączonego potencjometru, a wstępnie zdefiniowaną częstotliwością wyjściową,
  • Pod zaciski "5" (Wyjście +10V), "6" (Wejście analogowe 1) oraz "7" (Zacisk wspólny - 0V) wpinamy potencjometr,





Konfiguracja Falownika





Jeżeli falownik ODE3 pracuje z ustawieniami fabrycznymi możemy pominąć ten krok, w przeciwnym wypadku należy upewnić się czy parametry falownika zostały skonfigurowane następującą:





  • Parametr "P-12" - Podstawowe źródło poleceń - Wybieramy wartość "0" tj. sterowanie zaciskowe - falownik będzie reagował na sygnały pojawiające się na zaciskach sterujących,
  • Parametr "P-15" - Wybór funkcji wejść cyfrowych - Wybieramy wartość "0" tj. domyślne makro konfiguracyjne definiujące działanie zacisków falownika zgodnie z poniższym schematem.

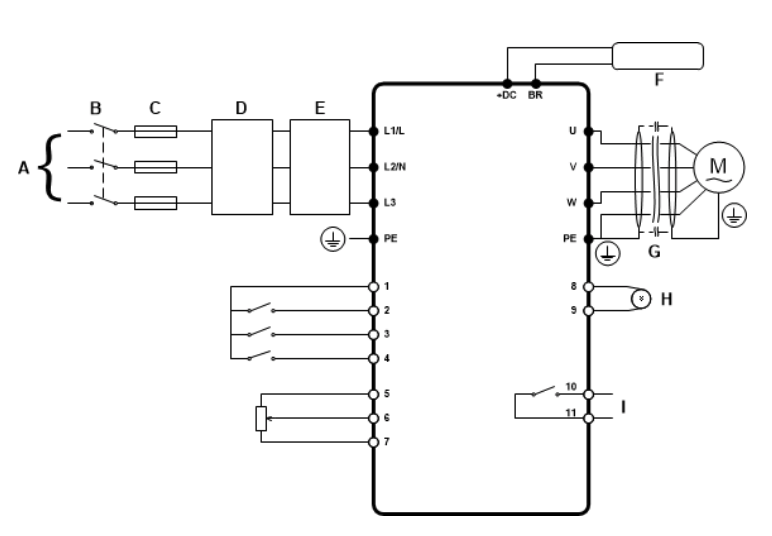

Schemat Falownika Optidrive ODE3





Sterowanie Za Pomocą Klawiatury





Klawiatura Falownika Optidrive ODE3Poza sterowaniem za pomocą zacisków falowniki Optidrive ODE-3 mogą być również obsługiwane za pomocą wbudowanego panelu - w celu aktywacji tego trybu obsługi należy ustawić wartość parametru "P-12" (Podstawowe źródło poleceń) na jedną z dwóch opisanych poniżej wartości:



  • Wartość "1" - Jednokierunkowe sterowanie klawiaturą - falownik może być sterowany wyłącznie do przodu przy użyciu zewnętrznej lub zdalnej klawiatury,
  • Wartość "2" - Dwukierunkowe sterowanie klawiaturą - falownik może być sterowany w kierunku do przodu oraz wstecz przy użyciu zewnętrznej lub zdalnej klawiatury. Przełączanie pomiędzy obrotami do przodu oraz wstecz odbywa się poprzez naciśnięcie przycisku START na klawiaturze.





Dane Techniczne Falowników OPTIDRIVE ODE-3
