Falowniki Mitsubishi FR-D700 - Podłączenie Zadajnika ZAD-ECO-V2

2018.08.02
Falowniki Mitsubishi FR-D700 - Podłączenie Zadajnika ZAD-ECO-V2

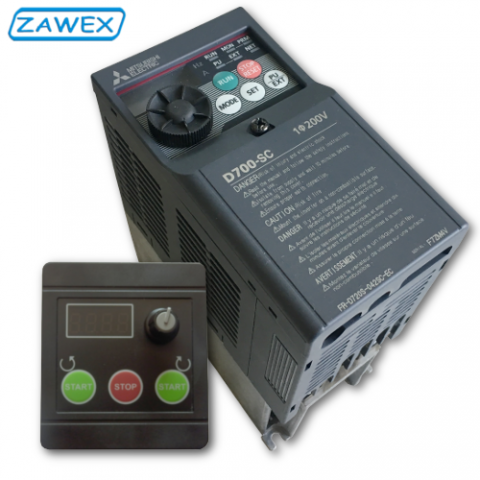

W artykule zaprezentujemy sposób podłączenia zadajnika ZAD-ECO-V2 do falownika Mitsubishi serii FR-D700. Zadajnik ZAD-ECO-V2 jest udoskonaloną wersją popularnego modelu ZAD-1-ECO - w porównaniu do poprzednika model ten może być wykorzystywany zarówno jako zadajnik panelowy, jak również jako zadajnik ręczny. Producent znacznie uprościł równieże podłączenie nowej wersji zadajnika oraz zadbał o to by mógł on być wykorzystany praktycznie z każdym falownikiem.



Podłączenie zadajnika ZAD-ECO-V2 do falownika Mitsubishi FR-D700

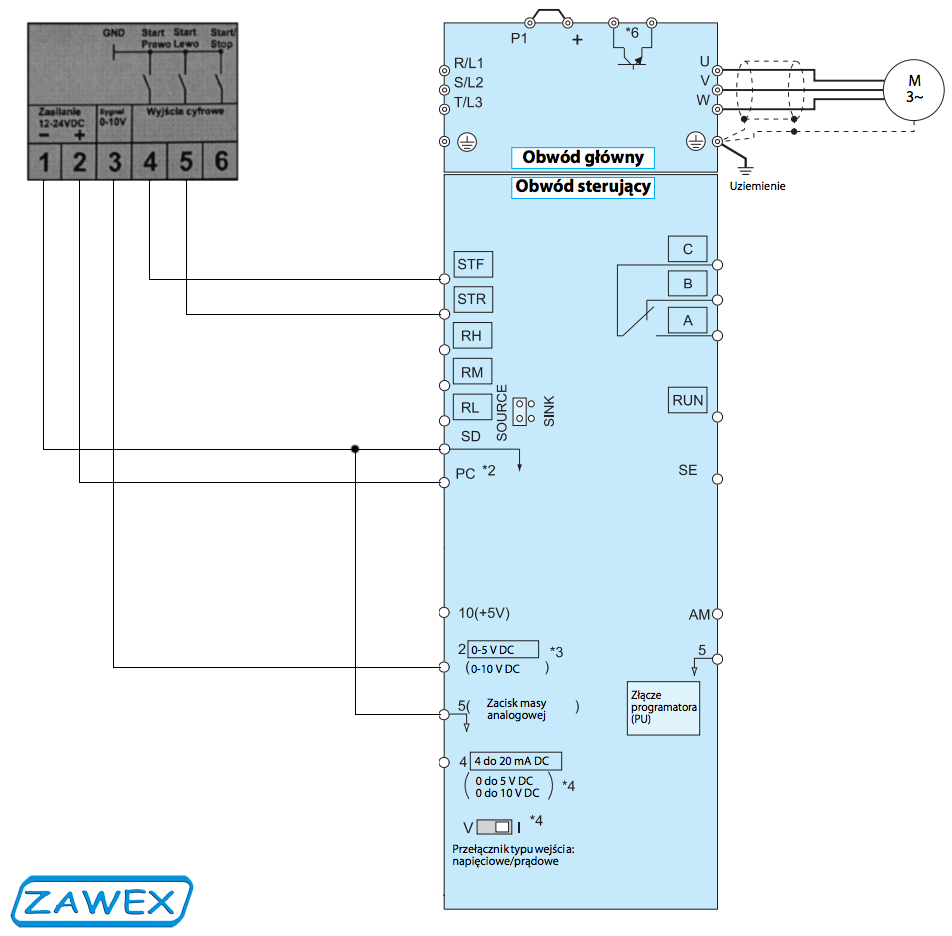

Schemat podłączenia zadajnika do falownika:



Schemat podłączenia - ZAD-ECO-V2 - Mitsubishi FR-D700







Zadajnik podłączamy do falownika w następujący sposób:





Zasilanie zadajnika

  • Zacisk nr "1" (-) zadajnika łączymy z zaciskiem "SD" falownika,
  • Zacisk nr "2" (+) zadajnika łączymy z zaciskiem "PC" falownika,







Sygnał zadawania częstotliwości wyjściowej falownika

  • Zacisk nr "3" (wyjście analogowe napięciowe 0-10V zadajnika) łączymy z wejściem analogowym napięciowym falownika - zaciskiem nr "2",
  • Zacisk masy analogowej falownika "5" mostkujemy z zaciskiem "SD",







Sterowanie pracą falownika

  • Zacisk nr "4" zadajnika łączymy z wejściem cyfrowym falownika "STF" - sygnał startu z kierunkiem obrotów "w przód",
  • Zacisk nr "5" zadajnika łączymy z wejsciem cyfrowym falownika "STR" - sygnał startu z kierunkiem obrotów "w tył",







Ustawienie Sink / Source



Do prawidłowego działania tak połączonego układu konieczna jest jeszcze zmiana z domyślnego trybu "Source" na "Sink" - w tym celu przekładamy zworkę służącą do wyboru typu wejść cyfrowych falownika.





Programowanie falownika Mitsubishi FR-D700 do współpracy z zadajnikiem ZAD-ECO-V2







Konfiguracja parametrów falownika:

  • Parametr "P-73" - Wybór napięcia zadawania 0-5 / 0-10V - ustawiamy na wartość "11",







W celu sterowania pracą falownika za pomocą zadajnika musimy jeszcze wybrać zewnętrzny tryb sterowania - w tym celu naciskamy przycisk "PU | EXT", do momentu aż zapali się dioda "EXT" umieszczona na panelu falownika. Od tego momentu będziemy mieć możliwość uruchamiania, zmiany kierunku obortów, zadawania częstotlwiości wyjściowej falownika oraz jego zatrzymywania za pomocą zadajnika ZAD-ECO-V2.

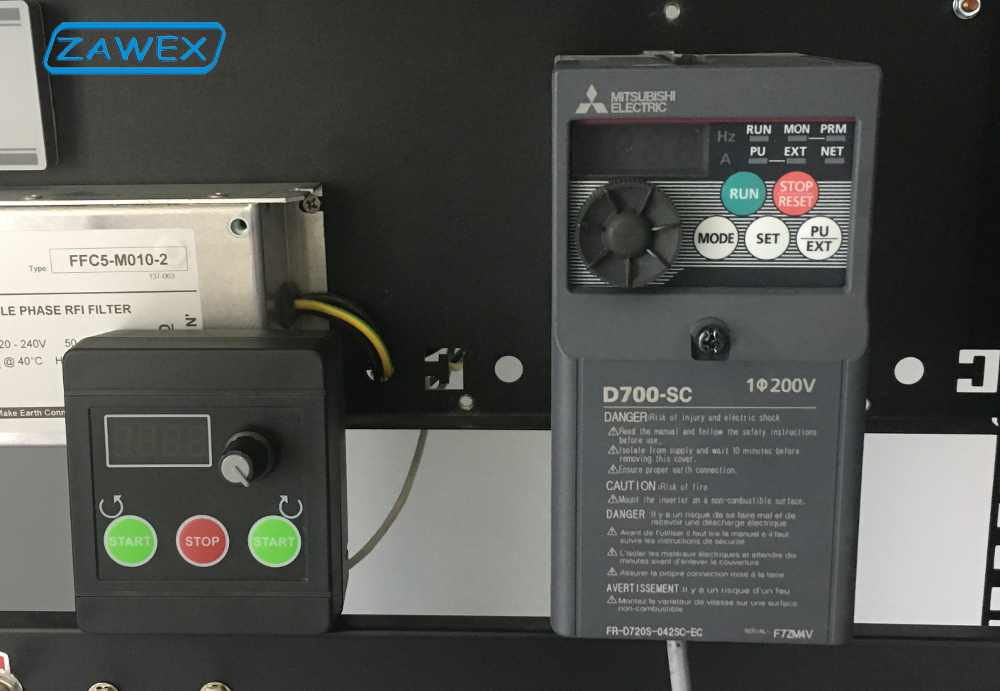

Układ falownika - Zadajnik ZAD-ECO-V2
