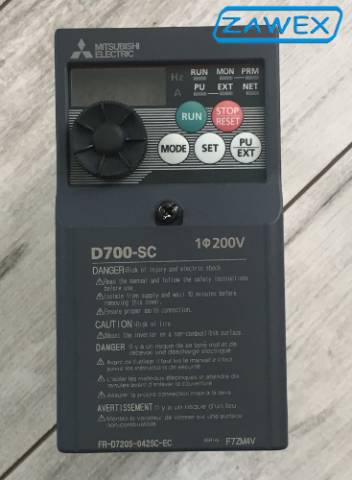

Falowniki Mitsubishi FR-D700 - Sterowanie Za Pomocą Panelu Operatorskiego i Zacisków

2018.05.22
Falowniki Mitsubishi FR-D700 - Sterowanie Za Pomocą Panelu  Operatorskiego i Zacisków

Poniżej prezentujemy Państwu kolejny artykuł z serii, w którym omówimy podstawową konfigurację i obsługę wybranej serii falowników. Jakiś czas temu zajmowaliśmy się przemiennikami LG serii iG5A, teraz przyszła kolej na falowniki Mitsubishi serii FR-D700. W artykule przedstawimy w jaki sposób sterować pracą falownika za pomocą wbudowanego panelu operatorskiego oraz jak podłączyć zaciski sterujące i skonfigurować przemiennik, aby móc sterować jego pracą za pomocą zewnętrznych przełączników i zadawać częstotliwość wyjściową poprzez zewnętrzny potencjometr.



Wybór trybu sterowania





Do ustawienia trybu pracy przemiennika częstotliwości Mitsubishi FR-D700 wykorzystuje się parametr "P.79", którego wartość należy ustawić odpowiednio do sposobu w jaki będziemy chcieli sterować falownikiem:





  • Wartość "79 - 0" - Tryb przełączany zewnętrzny / panel użytkownika (wybór trybu realizowany za pomocą przycisku PU/EXT),
  • Wartość "79 - 1" - Tryb sterowania PU (panel użytkownika),
  • Wartość "79 - 2" - Tryb sterowania zewnętrzny stały z możliwością przełączenia,
  • Wartość "79 - 3" - Tryb mieszany 1 (Sygnał startu - zaciski, Zadawanie częstotliwości - panel PU lub zewnętrzne zaciski),
  • Wartość "79 - 4" - Tryb mieszany 2 (Sygnał startu - panel PU, Zadawanie częstotliwości - sygnał zewnętrzny),
  • Wartość "79 - 6" - Tryb przełączalny (przełączanie pomiędzy trybami z zachowaniem stanu falownika),
  • Wartość "79 - 7" - Tryb zewnętrzny z blokadą działania PU,

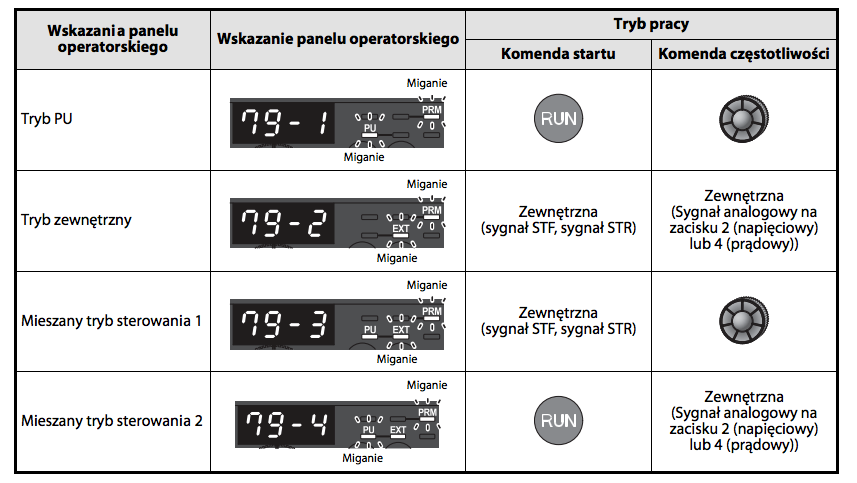

Opisane tryby pracy najlepiej zobrazuje poniższa grafika:





Tryby Pracy Falownika FR-D720





Sterowanie za pomocą panelu użytkownika

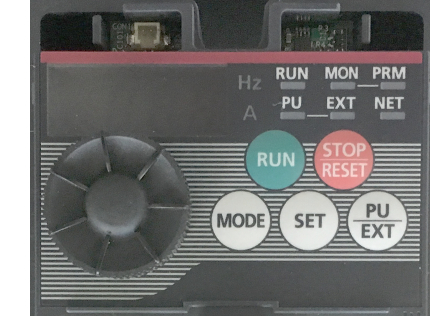

Panel Użytkownika Mitsubushi FR-D700Przy konfiguracji fabrycznej falownika (parametr "79" ustawiony na wartość "0"), wyboru pomiędzy trybem sterowania za pomocą panelu użytkownika, a zewnętrznymi zaciskami dokonuje się za pomocą przycisku "PU/EXT". Gdy świeci dioda "PU" oznacza to, że aktywny jest tryb sterowania za pomocą panelu operatorskiego.





W trybie tym częstotliwość ustawia się za pomocą pokrętła umieszczonego na panelu użytkownika, zaś jej wybór należy zatwierdzić poprzez naciśnięcie przycisku "SET".





Uruchomienie i zatrzymanie falownika, realizowane jest natomiast za pomocą przycisków "RUN" oraz "STOP/RESET".





Podczas sterowania napędem za pomocą panelu użytkownika, nie mamy możliwości wyboru / zmiany kierunku obrotów silnika. Wybrany kierunek należy ustawić za pomocą parametru "40" gdzie wartość "0" będzie odpowiadała obrotom silnika w przód, zaś wartość "1" obrotom w tył.





Sterowanie za pomocą zacisków



Tryb sterowania za pomocą zacisków, jest aktywny wówczas gdy na panelu użytkownika świeci się dioda "EXT".



W celu uruchomienia i zatrzymania pracy falownika oraz wyboru kierunku obrotów silnika należy podłączyć przełącznik 3-pozycyjny zgodnie z poniższym schematem pod zaciski:



  • "STF" - Start obrotów w przód,
  • "STR" - Start obrotów w tył,
  • "PC" - wspólny zacisk wejść (sink),



Dodatkowo podłączając przełączniki pod zaciski "RH", "RM", "RL" użytkownik otrzyma możliwość wyboru wstępnie zaprogramowanej częstotliwości wyjściowej falownika.





Podłączenie potencjometru do falownika Mitsubushi FR-D720





Zewnętrzny potencjomet podłączamy pod zaciski:



  • "10" - Źródło napięcia +5V,
  • "2" - Wejście analogowe 0..5V,
  • "5" - Zacisk masy analogowej,

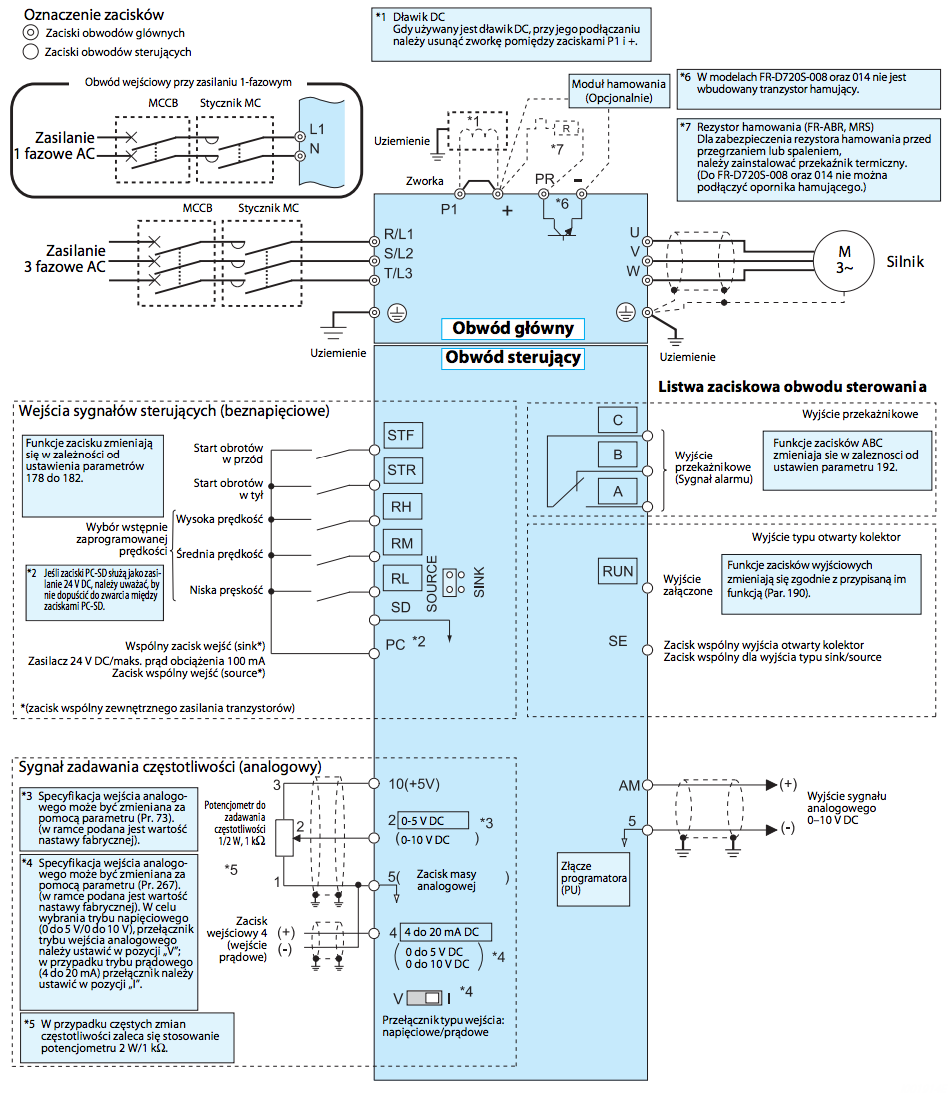

Schemat podłączenia falownika:





Schemat podłączenia falownika Mitsubishi FR-D700 (FR-D720)
