Pierwsze uruchomienie falowników LG M100 - sterowanie za pomocą klawiatury i podłączenie zewnętrznego potencjometru

2018.01.09
Pierwsze uruchomienie falowników LG M100 - sterowanie za pomocą klawiatury i podłączenie zewnętrznego potencjometru

W poprzednim artykule opisaliśmy najważniejsze cechy i parametry nowej serii falowników M100 dostępnej w ofercie firmy LG / LS. Jak już wspomnieliśmy ostatnio seria ta według producenta ma w przyszłości zastąpić niezwykle popularną na naszym rynku serię iC5, w związku z czym warto już teraz bliżej zapoznać się z możliwościami oraz sposobem obsługi i programowania falowników LG M100.



Podstawowa konfiguracja falowników serii M100



Podobnie jak w przypadku, każdego innego falownika również tutaj pierwszym krokiem rozpoczynającym pracę z falownikiem jest dokładne zapoznanie się z instrukcję obsługi, zaleceniami dotyczącymi bezpieczeństwa, sposobu instalacji oraz programowania i obsługi.



Po prawidłowym podłączeniu falownika i sprawdzeniu instalacji możemy przystąpić do konfiguracji falownika. W pierwszym kroku należy wprowadzić do pamięci falownika podstawowe informacje na temat podłączonego silnika. Za pomocą parametrów z grupy "Operation" wprowadzamy znamionową moc podłączonego silnika, prąd znamionowy, częstotliwość bazową, częstotliwość maksymalna oraz wartość napięcia wyjściowego.



  • Parametr "MrW" - moc silnika podłączonego do falownika (dostępne wartości: 0,1kW, 0,2kW, 0,4kW, 0,75kW, 1,5kW, 2,2kW),
  • Parametr "MrC" - znamionowy prąd podłączonego silnika (od 0,1 do 150A),
  • Parametr "MbF" - Częstotliwość bazowa (30.00 - 400.00Hz) - domyślnie 60Hz,
  • Parametr "FrM" - Częstotliwość maksymalna (40.00 - 400.00Hz) - domyślnie 60Hz,
  • Parametr "IOv" - Napięcie wyjściowe (0, 170~264V),



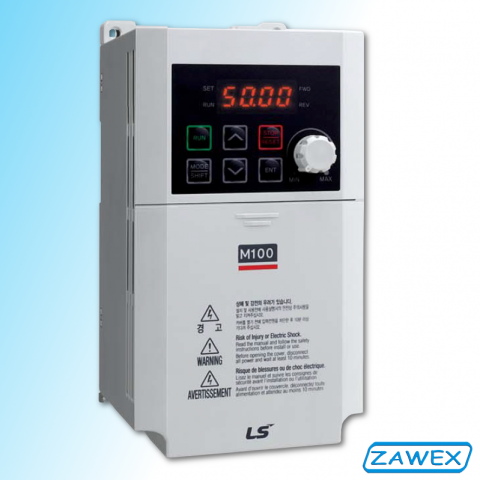

Sterowanie za pomocą wbudowanej klawiatury

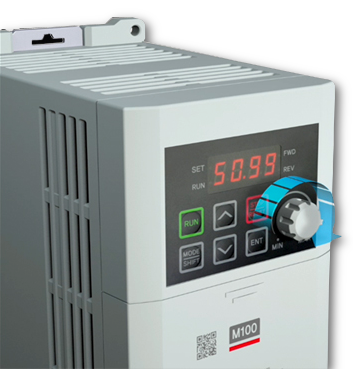

Wbudowany potencjometr w falownikach LG M100Domyślnym sposobem sterowanie pracą falowników serii M100 jest sterowanie za pomocą wejść cyfrowych (Fx/Rx - stan wysoki na zacisku Fx skutkuje startem silnika z kierunkiem obrotów w przód, zaś stan wysoki na zacisku Rx powoduje start falownika z kierunkiem obrotów w tył). Chcąc sterować pracą falownika za pomocą wbudowanej klawiatury należy zmienić wartość parametru "drv" z wartości "1" (sterowanie za pomocą zacisków) na wartość "0" (sterowanie za pomocą klawiatury).



Przy pracy falownika z ustawieniami fabrycznymi domyślnym sposobem zadawania częstotliwości jest zadawanie za pomocą klawiatury (wartość parametru "Frq" jest równa "0"), przez co nie ma konieczności edytowanie tego parametru. Ewentualnie istnieje możliwość wyboru drugiego sposobu zadawania częstotliwości za pomocą klawiatury "Frq" należy wówczas ustawić na wartość "1". Falowniki serii M100 posiadają ponadto wbudowany potencjometr pozwalający na zadawanie częstotliwości wyjściowej - w celu aktywowania tego sposobu należy wartość parametru "Frq" ustawić na "2".





Sterowanie za pomocą zacisków





W tej części artykułu pokażemy w jaki sposób należy ustawić poszczególne parametry falownika, aby było możliwe sterowanie jego pracą za pomocą wbudowanych wejść cyfrowych oraz zadawanie częstotliwości wyjściowej za pomocą zewnętrznego potencjometru.



Za wybór sposobu sterowanie pracą falownika odpowiada parametr "drv", jeżeli chcemy sterować pracą falownika za pomocą wejść cyfrowych wówczas jego wartość należy ustawić na "1" lub "2".



Chcąc zadawać częstotliwość wyjściową falownika za pomocą zewnętrznego potencjometru, parametr "Frq" odpowiadający za wybór źródła częstotliwości zadanej należy ustawić na wartość "3" - tj. analogowy sygnał napięciowy 0-10V.



Podłączenie potencjometru do falownika LG M100

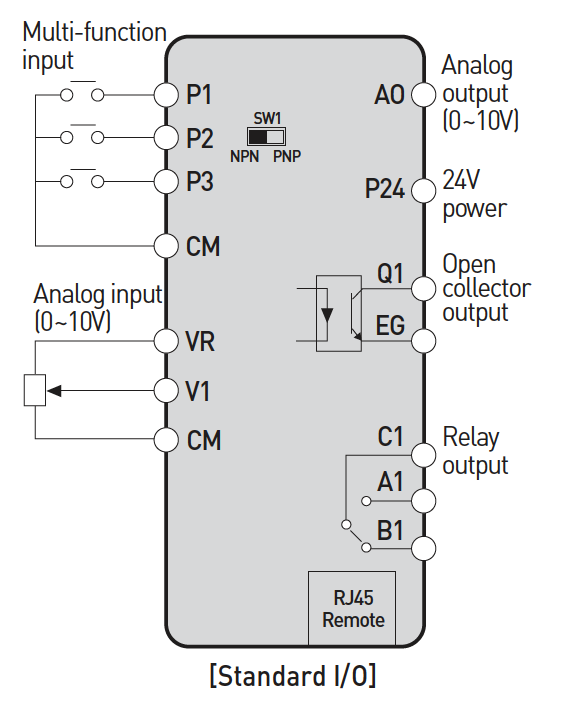

Zewnętrzny potencjometr podłączamy do falownika LG M100 pod zaciski "VR", "V1" oraz "CM" zgodnie z poniższym schematem:



Schemat Falownika LG M100 - wersja Standard
