Porównanie możliwości falowników Lenze serii i510 oraz i550

2017.08.09
Porównanie możliwości falowników Lenze serii i510 oraz i550

Dzięki uprzejmości firmy LENZE dotarła do nas walizka szkoleniowa wyposażona w dwa falowniki - pierwszy z nich to urządzenie serii i510, zaś drugi serii i550. Ponadto w walizce znajduje się silnik z enkoderem oraz elementy pomocnicze jak panel sterowania, przewody łączeniowe, przełączniki itp. Dzięki wspomnianej walizce w najbliższym czasie zamieścimy na portalu oraz na naszym kanale YouTube serię artykułów oraz filmików poświęconych uruchomieniu i programowaniu falowników Lenze serii i510 oraz i550.







Zanim jednak przejdziemy do testowania i konfigurowania wspomnianych falowników chcielibyśmy w tym artykule zaprezentować najważniejsze właściwości, podobieństwa i różnice pomiędzy przemiennikami serii i510, a i550.











Podobieństwa i różnice pomiędzy falownikami serii i510 oraz i550





Najważniejsze podobieństwa i różnice pomiędzy przemiennikami częstotliwości tych serii zostały pokazane w poniższej tabeli:





Parametr





Falowniki LENZE i510





Falowniki LENZE i550



Typ budowy budowa monolityczna budowa modułowa
Zakres mocy od 0.25 do 2.2kW od 0.25 do 75kW
Sterowanie silnikiem skalarne U/f, wektorowe bezczujnikowe SLVC,
wektorowe SL-PSM
skalarne U/f, wektorowe bezczujnikowe SLVC,
wektorowe SL-PSM, regulacja serwo SC-ASM,
regulacja U/f ze sprzężeniem zwrotnym
Współpraca z enkoderem NIE TAK (enkoder inkrementalny HTL do 100kHz)
Wejścia cyfrowe 5 5 (Standard-I/O) / 6 (Application-I/O)
Wyjścia cyfrowe 1 1 (Standard-I/O) / 2 (Application-I/O)
Wejścia analogowe 2 2 (Standard-I/O) / 2 (Application-I/O)
Wyjścia analogowe 1 1 (Standard-I/O) / 2 (Application-I/O)
Wyjście przekaźnikowe 1 1 (Standard-I/O) / 2 (Application-I/O)
Obsługa sieci przemysłowych CANopen / Modbus CANopen, Modbus, EtherCAT, EtherNet/IP,
PROFIBUS, PROFINET
Praca w sieciach IT TAK TAK
Zintegrowany filtr RFI TAK TAK
Montaż w rzędzie, bez odstępów TAK TAK
Praca grupowa NIE TAK
Regulator PID TAK TAK
Układ kontroli temperatury NIE TAK
Funkcja bezpieczeństwa STO NIE TAK






Budowa





Podstawową różnicą pomiędzy tymi seriami falowników jest różnica w ich budowie zewnętrznej. Seria i510 to falowniki o budowie monolitycznej, zaś przemienniki i550 to urządzenia o budowie modułowej, dzięki której można je w łatwy sposób dostosować do potrzeb konkretnej aplikacji. W pierwszej kolejności dobiera się jednostkę mocy falownika, odpowiednią do mocy podłączonego silnika, następie w zależności od rodzaju aplikacji dobiera się jednostki sterujące (Standard-I/O lub Application-I/O) lub jednostki komunikacyjne pozwalające falownikowi pracować w sieciach przemysłowych (CANopen, Modbus, EtherCAT, EtherNet/IP, PROFIBUS, PROFINET). Dodatkowo seria i550 pozwala na przyłączenie modułu bezpieczeństwa pozwalającego na bezpieczne odłączenie momentu STO (ang. Safe Torque Off). W kolejnym etapie dobiera dodatkowe akcesoria jak np. klawiatura, moduł USB lub moduł WLAN pozwalające na obsługę i programowanie przemienników.

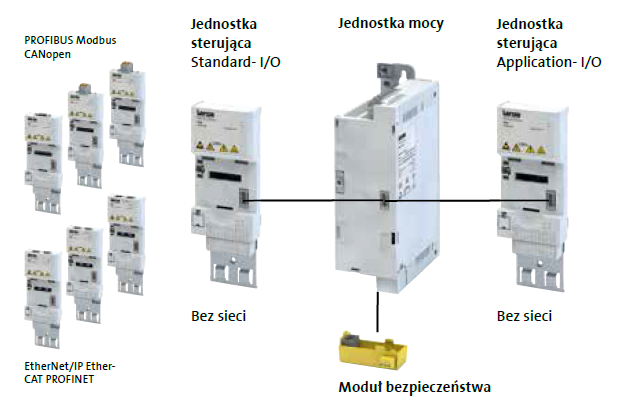

Akcesoria LENZE i550





Tryby sterowania





Drugą istotną różnicą pomiędzy tymi dwoma seriami przemienników częstotliwości są tryby sterowania pracą silnika. Seria i510 pozwala na skalarne sterowanie pracą silnika U/f z charakterystyką liniową, kwadratową oraz VFC eco, a także na sterowanie wektorowe bez sprzężenia zwrotnego SLVC oraz regulację wektorową SL-PSM. Znacznie bardziej zaawansowane tryby sterowania oferuje seria i550 - standardowo obsługuje ona wszystkie tryby dostępne w i510, a ponadto pozwala na regulację serwo SC-ASM oraz sterowanie U/f z sygnałem sprzężenia zwrotnego pochodzącym z enkodera.





Oferowane funkcje





Kolejne różnice pomiędzy tymi seriami to zakres dostępnych mocy oraz oferowane funkcje. Przemienniki serii i510 dostępne są w zakresie mocy od 0.25 do 2.2kW, zaś zakres mocy oferowanych przez urządzenia serii i550 wynosi od 0.25 do 75kW. Obie serie przemienników oferują możliwość pracy w sieciach IT, posiadają zintegrowany filtr przeciwzakłóceniowy RFI oraz mogą być montowane w rzędzie bez odstępów. Seria i550 oferuje ponadto możliwość pracy grupowej DC, posiada wbudowany tranzystor hamujący, układ kontroli temperatury oraz pozwala na realizację funkcji bezpieczeństwa STO (PTO) i obsługę enkodera inkrementalnego HTL do 100kHz.





Walizka szkoleniowa - falowniki LENZE i500
