2016.12.30
Symulator falowników Yaskawa J1000

Producenci falowników z reguły przygotowują pakiety oprogramowania pozwalające na zdalne sterowanie pracą falownika oraz jego programowanie za pomocą komputera PC. O krok dalej poszła firma Yaskawa przygotowując program pozwalający symulować pracę falownika na komputerze PC. W tym artykule przedstawimy możliwości oferowane przez symulator oraz zademonstrujemy sposób jego użycia.



J1000 Programming Simulator - pobieranie



Oprogramowanie J1000 Programming Simulator można pobrać ze strony producenta - firmy Yaskawa pod linkiem:



Link - J1000 Programming Simulator (zakładka Software)



Poza oprogramowaniem służącym do symulacji pracy falowników Yaskawa serii J1000 dostępne są również pakiety pozwalające na symulowanie pracy przemienników serii A1000, P1000, U1000 oraz V1000.



J1000 Programming Simulator - interfejs programu

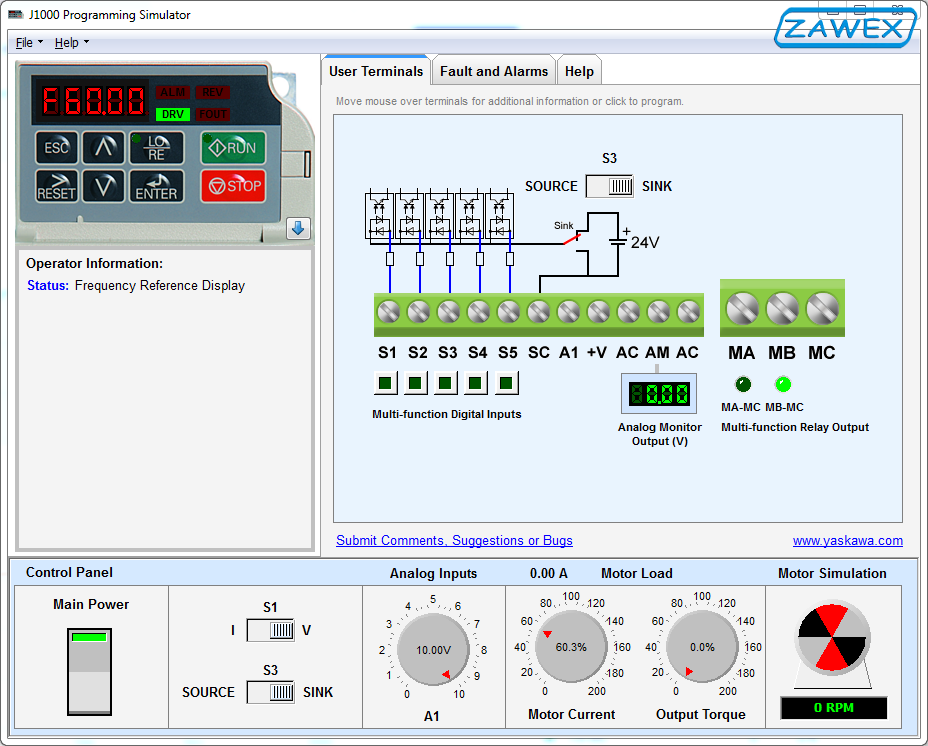

W głównym oknie symulatora po lewej stronie widoczny jest przedni panel falownika Yaskawa J1000, po stronie prawej znajduje się interaktywny schemat falownika umożliwiający symulowanie działania wejść, wyjść cyfrowych oraz analogowych. W dolnej części okna dostępne są przyciski oraz pokrętła służące do uruchamiania symulatora, zadawania wartości analogowych oraz wizualizacji pracy silnika.





Okno symulatora falownika Yaskawa J1000





Symulator falownika Yaskawa J1000 - sterowania za pomocą zacisków



W celu uruchomienia symulatora klikamy na przełącznik w lewym dolnym rogu okna programu "Main Power", następnie za pomocą pokrętła "Analog Inputs" ustawiamy wartość napięciu lub prądu podawaną na wejście analogowe "A1" i za pomocą przycisków symulujących działanie wejść cyfrowych falownika uruchamiamy lub zatrzymujemy silnik. Domyślnie wejście cyfrowe w symulatorze zostały skonfigurowane w następujący sposób:



  • Wejście cyfrowe "S1" - praca falownika w przód,
  • Wejście cyfrowe "S2" - praca falownika w tył,
  • Wejście cyfrowe "S3" - błąd zewnętrzny,
  • Wejście cyfrowe "S4" - reset błędu,
  • Wejście cyfrowe "S5" - prędkość krokowa nr 1,



Ponadto w symulatorze wyświetlana jest aktualna wartość napięcia na wyjściu analogowym falownika "AM", która przy ustawieniach domyślnych jest proporcjonalna do aktualnej częstotliwości wyjściowej falownika oraz wizualizowane jest działanie przekaźnika wyjściowego informującego o aktualnym statusie falownika: błąd / brak błędu.





Programowanie falownika Yaskawa J1000



Yaskawa J1000 - symulator programowaniaZa pomocą oprogramowania J1000 Programming Simulator możemy nie tylko sterować pracą falownika poprzez załączanie odpowiednich wejść na listwie zaciskowej, lecz możemy również programować falownik i testować działanie wprowadzonej konfiguracji bez obawy uszkodzenia rzeczywistego przemiennika.



Sam proces programowania przebiega jak na rzeczywistym falowniku - za pomocą przycisków dostępnych na panelu falownika po lewej stronie okna symulator przechodzimy do menu "par" i konfigurujemy odpowiednie parametry.



Dodatkowo w programie została zaprojektowana możliwość symulowania wystąpienia błędów i alarmów - w tym celu należy przejść do zakładki "Fault and Alarms" i z dostępnej listy wybrać rodzaj błędu który chcemy za symulować.
