Falowniki LG iG5A - podłączenie zadajnika ZAD-ECO-V2 oraz wskaźnika prędkości CM-22-WP

2016.12.20
Falowniki LG iG5A - podłączenie zadajnika ZAD-ECO-V2 oraz wskaźnika prędkości CM-22-WP

W artykule zaprezentujemy sposób podłączenie zadajnika ZAD-ECO-V2 oraz wskaźnika prędkości CM-22-WP do falownika LG serii IG5A. Szczegółowe informacje na temat możliwości i funkcjonalności prezentowanych akcesoriów dostępne są pod linkami:







Podłączenie zadajnika ZAD-ECO-V2 do falownika LG iG5a





Schemat podłączenie zadajnika ZAD-ECO-V2 do falowniki firmy LG serii iG5a:





Podłączenie zadajnika ZAD-ECO-V2 do falownika LG iG5A - schemat



Zadajnik podłączamy do falownika LG iG5a w następujący sposób:



Zasilanie zadajnika



  • Zacisk nr "1" zadajnika łączymy z zaciskiem wspólnym falownika - zaciskiem "CM",
  • Zacisk nr "2"  zadajnika łączymy ze źródłem napięcia +24V - zaciskiem "24" falownika,



Sygnał zadawania częstotliwości wyjściowej falownika



  • Zacisk nr "3" (wyjście analogowe zadajnika 0-10V) łączymy z wejściem analogowym napięciowym falownika - zaciskiem "V1",



Sterowanie pracą falownika



  • Zacisk nr "4" zadajnika łączymy z wejściem cyfrowym falownika "P1" - sygnał startu z kierunkiem obrotów silnika "w przód",
  • Zacisk nr "5" zadajnika łączymy z wejściem cyfrowym falownika "P2" - sygnał startu z kierunkiem obrotów silnika " w tył",







Programowanie falownika LG iG5a do współpracy z zadajnikiem ZAD-ECO-V2



Parametry falownika LG iG5a należy ustawić następująco:



  • Parametr "drv" - tryb sterowania napędem - ustawiamy na wartość "1" - sterowanie przy wykorzystaniu zacisków "FX" (wejście cyfrowe nr 1) - załączenie pracy do przodu, "RX" (wejście cyfrowe nr 2) - załączenie pracy do tyłu,
  • Parametr "Frq" - metoda zadawania częstotliwości - wartość parametru ustawiamy na "3" - zadawanie częstotliwości wyjściowej poprzez wejście analogowe "V1" sygnałem napięciowym w zakresie 0-10V,
  • Parametr "I17" - funkcja wejścia cyfrowego nr 1 - ustawiamy na wartość "0" - praca do przodu ("FX"),
  • Parametr "I18" - funkcja wejścia cyfrowego nr 2 - ustawiamy na wartość "1" - praca do tyłu ("RX"),

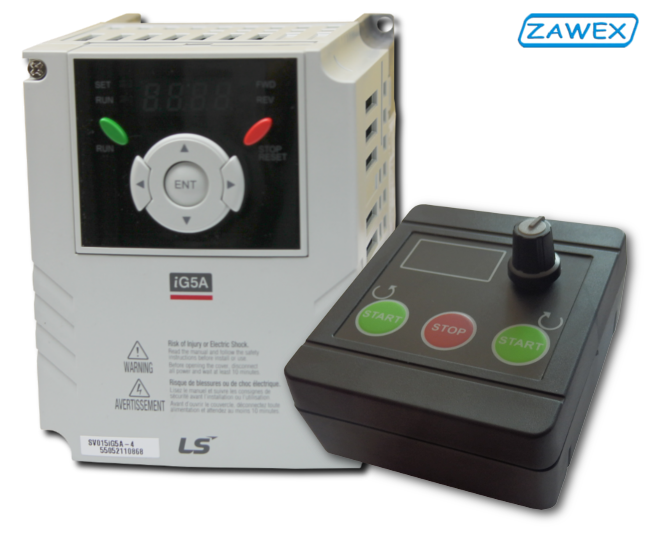

Falownik LG iG5a + zadajnika ZAD-ECO-V2





Podłączenie wskaźnika prędkości CM-22-WP do falownika LG iG5a



Schemat podłączenie wskaźnika prędkości CM-22-WP do falowniki firmy LG serii iG5a:



Podłączenie wskaźnika prędkości CM-22-WP do falownika LG iG5a - schemat



Wskaźnik podłączamy do falownika LG iG5a w następujący sposób:



Zasilanie wskaźnika



  • Zacisk "-" (minus) wskaźnika łączymy z zaciskiem "CM" falownika (CM - zacisk wspólny),
  • Zacisk "+" (plus) wskaźnika łączymy z zaciskiem "24" falownika (24 - źródło napięcia +24V),



Wejście wskaźnika



  • Zacisk "-" (minus) wskaźnika łączymy z zaciskiem "CM" falownika (CM - zacisk wspólny),
  • Zacisk "+" (plus) wskaźnika łączymy z zaciskiem "AM" falownika (AM - wyjście analogowe napięciowe 0-10V),







Programowanie falownika LG iG5a do współpracy ze wskaźnikiem prędkości CM-22-WP


Dla poprawnej współpracy falownika LG iG5a ze wskaźnikiem prędkości CM-22-WP należy ustawić wartość parametru "I50" na "0", dzięki czemu wartość napięcia na wyjściu analogowym "AM" będzie proporcjonalna do aktualnej częstotliwości wyjściowej falownika.





Falownik LG iG5a + wskaźnik prędkości CM-22-WP
