Programowanie falowników EURA E800 z wykorzystaniem oprogramowania IntCom

2016.11.29
Programowanie falowników EURA E800 z wykorzystaniem oprogramowania IntCom

W poprzednim artykule opisaliśmy sposób instalacji i konfiguracji oprogramowania IntCom na komputerze PC oraz z wykorzystaniem tego oprogramowania nawiązaliśmy komunikację z falownikiem EURA E800 (link do artykułu: http://www.falowniki24.info.pl/artykuly/art-227.html). Dzisiaj przedstawimy możliwość wykorzystania oprogramowania IntCom do programowania wymienionych falowników.





Programowanie falownika EURA E800 do współpracy z zadajnikiem ZAD-ECO-V2

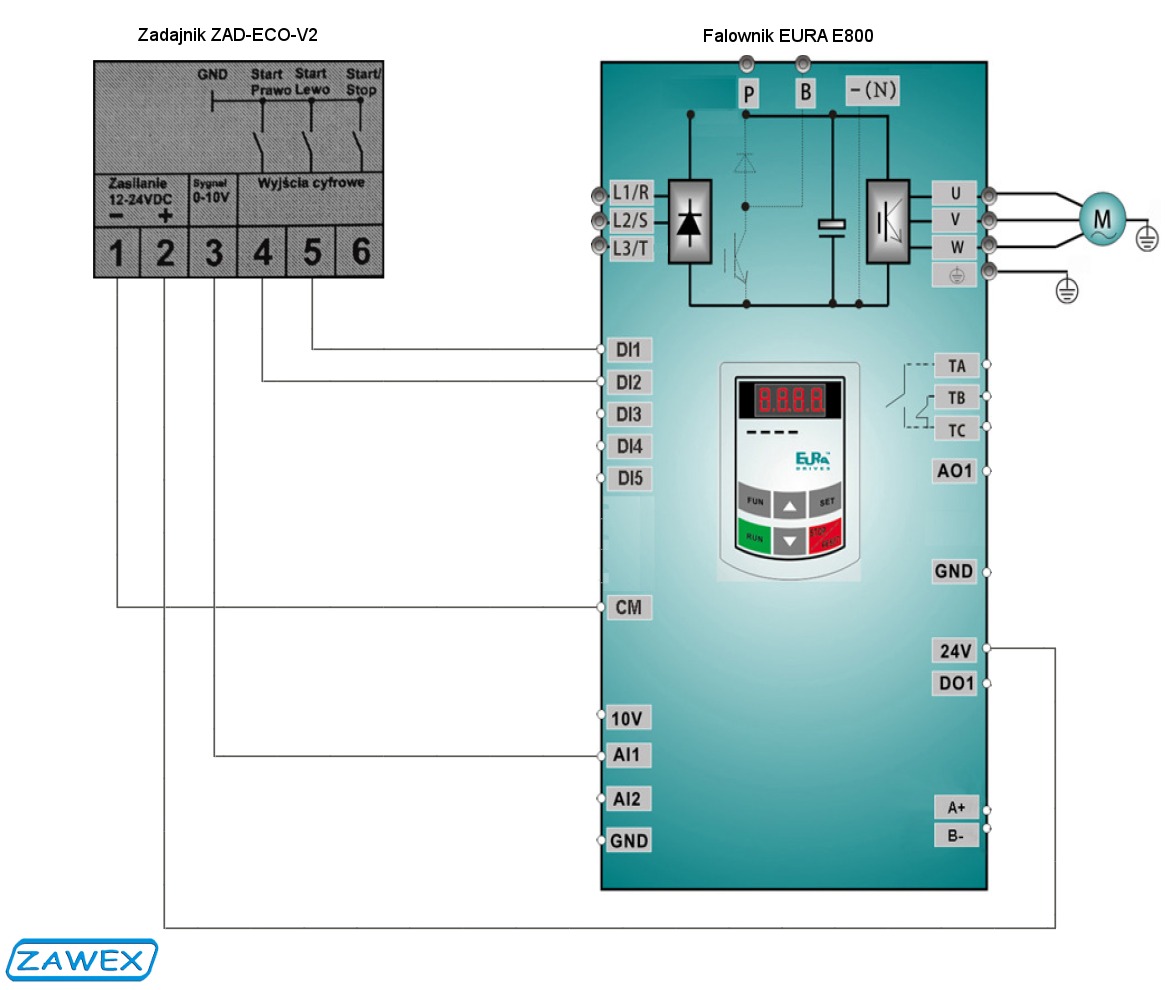

Falownik łączymy z zadajnikiem zgodnie z poniższym schematem:





Schemat podłączenia - ZAD-ECO-V2 - falownik EURA E800





Do poprawnej współpracy falownika EURA E800 z zadajnikiem ZAD-ECO-V2 należy skonfigurować następujące parametry:





  • Parametr F203 - główne źródło częstotliwości - wartość tego parametru ustawiamy na "1" co oznacza, że głównym źródłem częstotliwości zadanej dla falownika będzie sygnał z analogowego wejścia napięciowego AI1,
  • Parametr F208 - tryb sterowania - wartość tego parametru ustawiamy na "1" co oznacza wybór sterowania 2-przewodowego z listwy zaciskowej,

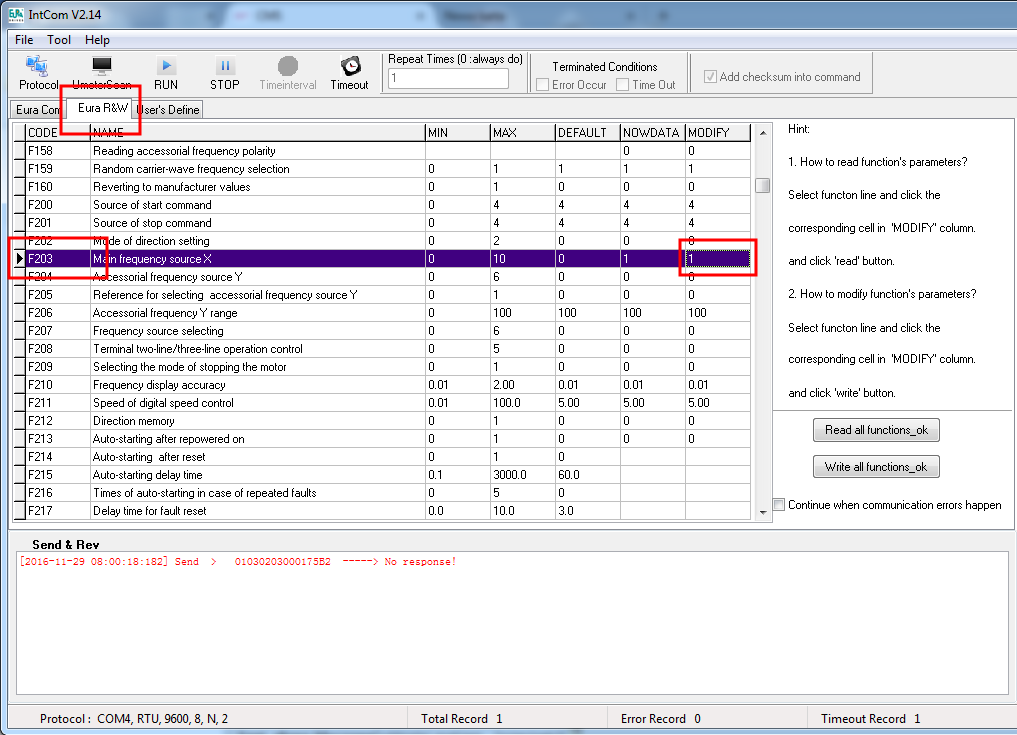

Oprogramowanie IntCom łączymy z falownikiem EURA i przechodzimy do zakładki "EURA R&W", następnie wybieramy z listy parametr którego wartość chcemy edytować i klikamy jego aktualną wartość widoczną w kolumnie "MODIFY".





Programowanie falowników EURA E800 z wykorzystaniem IntCom

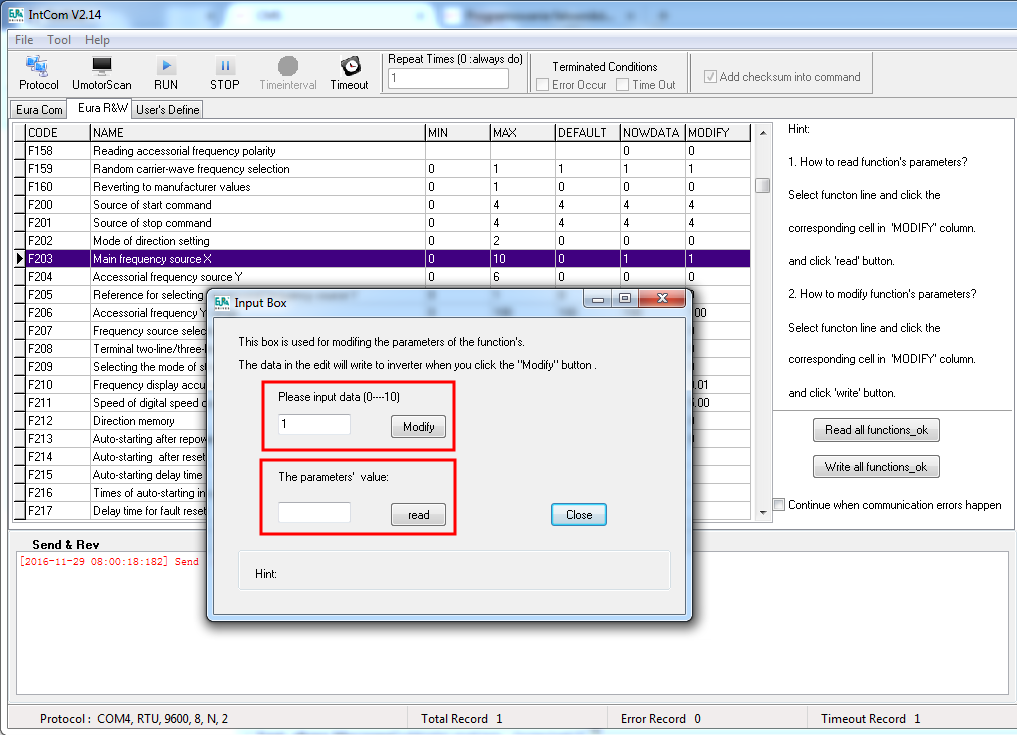

Po kliknięciu wartości danego parametru dostępnej w kolumnie "MODIFY" pojawi się nowe okno umożliwiające edycję wartości danego parametru. Wprowadzamy nową wartość parametru i klikamy przycisk "Modify", a następnie weryfikujemy poprawność dokonanych zmian klikając przycisk "Read".





Programowanie falowników EURA - oprogramowanie IntCom





Podobnie postępujemy dla kolejnego parametru - wyszukujemy na liście parametr "F208" i modyfikujemy jego wartość na "1".



Wybór modelu falownika

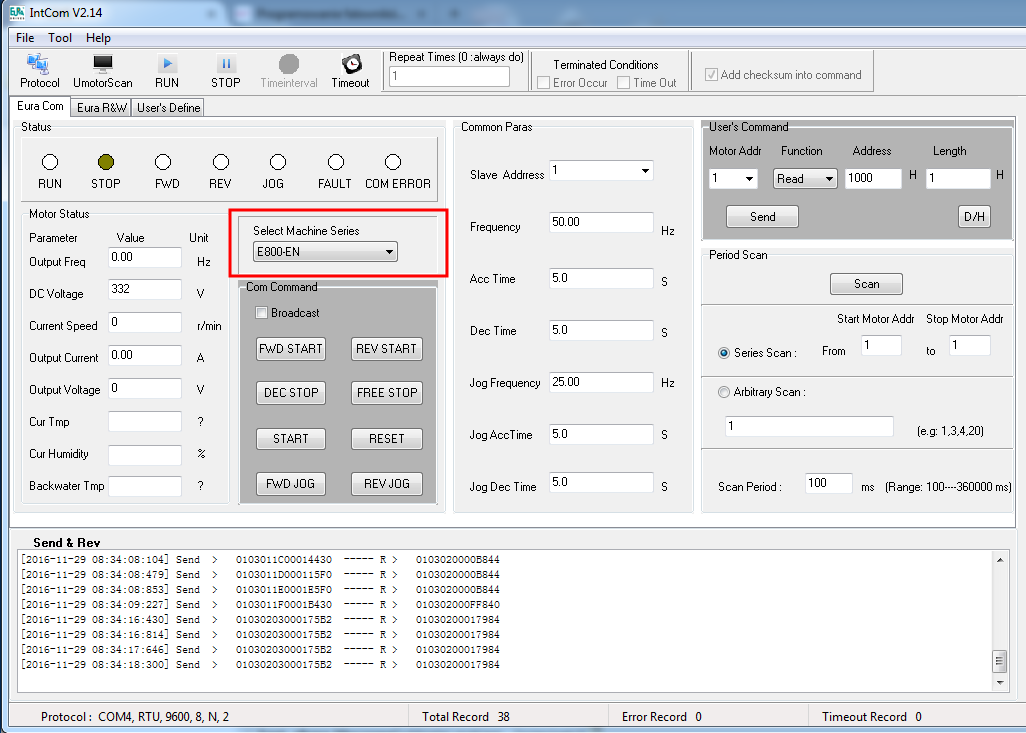

Istotne jest aby podczas nawiązywania komunikacji pomiędzy komputerem a falownikiem wybrać właściwy model falownika w polu "Select Machine Series":



Wybór modelu falownika - IntCom





W przypadku gdyby ustawiony był tutaj inny model falownika np. Eura E1000, wówczas po przejściu do zakładki parametrów programowania "EURA R&W" pod parametrem "F203" widniała by funkcja "Additional Stop Control" zamiast funkcji odpowiedzialnej za określenie głównego źródła częstotliwości.
