2016.08.24
Mierniki elektryczne - przegląd

Dzisiejszy artykuł poświęcony miernikom elektrycznym nie będzie co prawda dotyczył bezpośrednio tematyki falownikowej, jednak z całą pewnością zainteresuje każdego instalatora systemów automatyki, elektryka oraz elektronika - zarówno profesjonalistę, jak również amatora. Zaprezentujemy dzisiaj kilka najpopularniejszych modeli multimetrów, omówimy ich możliwości oraz zastosowania.



Multimetr cyfrowy KYORITSU KEW 1009




Multimetr cyfrowy KEW 1009Uniwersalny multimetr cyfrowy oferujący wszystkie podstawowe funkcje potrzebne w codziennej pracy. Model KEW 1009 pozwala między innymi na pomiar napięcia DCV, ACV, prądu stałego DCA i przemiennego ACA, rezystancji, ciągłości, pojemności, częstotliwości oraz test diody. Wyposażony został w czytelny wyświetlacz LCD 4000 max, automatyczny oraz ręczny wybór zakresu pomiarowego, funkcję powrotu do ustawień fabrycznych, sygnalizację wyczerpania baterii oraz funkcję automatycznego wyłączenia po czasie 30 minut bezczynności.



KEW 1009 zasilany jest za pomocą 2 baterii 1,5V - LR06, łącznie z bateriami waży około 260 gramów, zaś jego wymiary to 75x33x155mm (szer. x gł. x wys.). Miernik charakteryzuje się wytrzymałością elektryczną równą 3700VAC przez 1 minutę oraz spełnia wymagania następujących norm: PN-EN61010-1 CAT III 300V, PN-EN61010-2-031, IEC61326-1.



Parametry miernika KEW 1009



  • Pomiar napięcia stałego DCV w zakresie: 400,0m / 4,000 / 40,00 / 400,0 / 600V,
  • Pomiar napięcia przemiennego ACV w zakresie: 400,0m / 4,000 / 40,00 / 400,0 / 600V,
  • Pomiar natężenia prądu stałego DCA w zakresie: 400,0μ / 4000μ / 40,00m / 400,0m / 4,000 / 10,00A,
  • Pomiar natężenia prądu przemiennego ACA w zakresie: 400,0μ / 4000μ / 40,00m / 400,0m / 4,000 / 10,00A,
  • Pomiar rezystancji w zakresie: 400,0 / 4,000k / 400,0k / 4,000 / 40,00MΩ,
  • Test ciągłości: 400Ω - sygnał akustyczny dla rezystancji poniżej 70Ω,
  • Test diody: napięcie jałowe - 1,5V, prąd testu - 0,4mA,
  • Pomiar pojemności w zakresie: 40,00nF / 400,0nF / 4,000μF / 40,00μF / 100,0μF,
  • Pomiar częstotliwości w zakresie: 5,12 / 51,2 / 512Hz / 5,12 / 51,2 / 512kHz / 10MHz,







Multimetr cyfrowy KYORITSU KEW 1052



Miernika KEW 1052Kolejnym prezentowanym multimetrem będzie model KEW 1052 pozwalający na wykonywanie bardzo szybkich pomiarów z próbkowaniem 5 razy na sekundę dla wyświetlacza LCD oraz aż 25 razy dla bargrafu. Miernik umożliwia ponadto pomiar rzeczywistej wartości skutecznej TrueRMS oraz wartości średniej MEAN (użytecznej dla poprawy stabilności wskazań w przypadku dużych fluktuacji i zakłóceń) oraz pomiary z wykorzystaniem sensorów z definiowaniem jednostek pomiarów. Poza tym KEW 1052 umożliwia oczywiście pomiary natężenia prądu stałego i przemiennego, rezystancji, częstotliwości, pojemności, ciągłości, temperatury oraz test diody.



Do zasilenia multimetru KYORITSU KEW 1052 potrzeba 4 baterii 1,5V LR06 - w przypadku zastosowania baterii alkalicznych ich żywotność powinna wynieść około 300 godzin pracy. Waga multimetru wraz z bateriami wynosi około 560g, zaś jego wymiary to 90x49x192mm (szer. x gł. x wys.). Model KEW 1052 posiada wbudowany podwójny wyświetlacz LCD (6000max + 9999max) wraz z 31 segmentowym bargrafem analogowym. W celu zwiększenia bezpieczeństwa zastosowane zostały bezpieczniki ceramiczne oraz mechaniczna ochrona gniazd prądowych, które są dostępne jedynie w położeniu przełącznika obrotowego na funkcjach pomiaru prądu.



Dzięki wbudowanemu złączu USB miernik KEW 1052 może zostać podłączony do komputera PC w celu przesłania danych zapisanych w pamięci wewnętrznej, które następnie mogą być analizowane np. przy wykorzystaniu arkusza kalkulacyjnego Excel. Możliwa jest również transmisja danych w czasie rzeczywistym, jak również model ten może przy wykorzystaniu dedykowanego adaptera (KEW8243) współpracować z drukarką KEW8246.



Parametry miernika KEW 1052



  • Pomiar napięcia stałego DCV w zakresie: 600,0mV / 6,000V / 60,00V / 600,0V / 1000V,
  • Pomiar napięcia przemiennego ACV TrueRMS w zakresie: 600,0mV / 6,000V / 60,00V / 600,0V / 1000V,
  • Pomiar natężenia prądu stałego DCA w zakresie: 600,0μA / 6000μA / 60,00mA / 440,0mA / 6,000A / 10,00A,
  • Pomiar natężenia prądu przemiennego ACA TrueRMS w zakresie: 600,0μA / 6000μA / 60,00mA / 440,0mA / 6,000A / 10,00A,
  • Pomiar rezystancji w zakresie: 600,0Ω-6/000kΩ/60,00kΩ/600,0kΩ/6,000MΩ/40,00MΩ,
  • Test ciągłości: sygnał akustyczny dla rezystancji R<50Ω±30Ω,
  • Test diody: napięcie rozwarcia- <1,5V, prąd testu - 0,5mA,
  • Pomiar pojemności w zakresie: 10,00nF/100,0nF/1,000μF/10,00μF/100,0μF/1000μF,
  • Pomiar częstotliwości w zakresie: 10,00~99,99Hz, 90,0~999,9Hz, 0,900~9,999kHz, 9,00~99,99kHz,
  • Pomiar temperatury w zakresie: -50°C ~ +600°C,

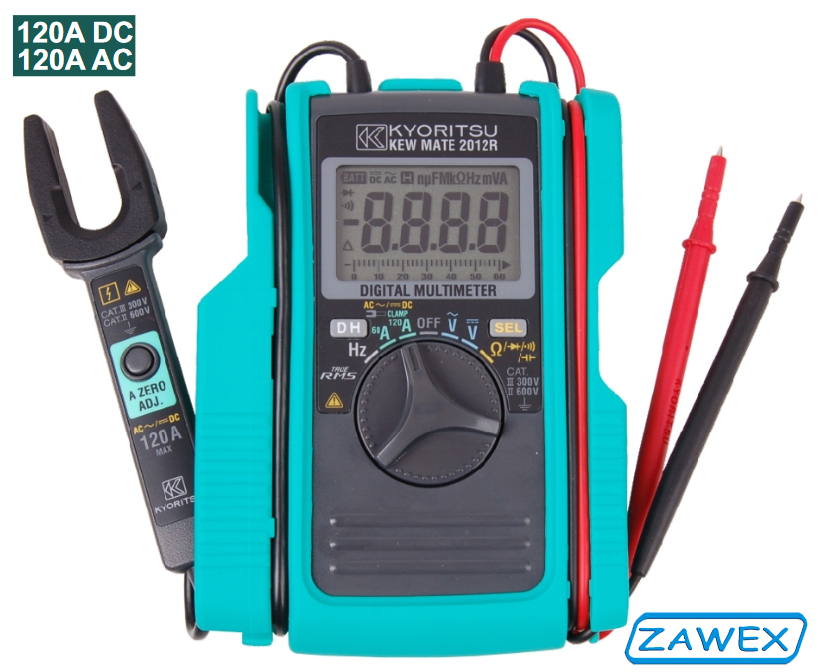

Miernik z przystawką cęgową KYORITSU KEWMATE 2012R



W odróżnieniu od opisywanych wcześniej modeli KEW 1009 oraz KEW 1052 miernik KEWMATE 2012R został wyposażony w przystawkę cęgową pozwalająca na wygodne pomiary prądów AC i DC nawet w najtrudniejszych warunkach. Miniaturowe wymiary cęgów otwartych pozwalają na wygodne pomiary prądu w tablicach rozdzielczych, jak również na zastosowanie miernika przez serwisy samochodowe. KEWMATE 2012R pozwala na pomiar rzeczywistej wartości skutecznej True RMS, a tym samym na wiarygodne pomiaru odkształconych przebiegów prądów i napięć przemiennych, które tak często spotyka się w instalacjach przemysłowych. Z pozostałych funkcji oferowanych przez multimetr należy jeszcze wspomnieć o możliwości pomiarów z automatyczną zmianą zakresów (za wyjątkiem pomiarów prądów), funkcji HOLD - pozwalającej na "zamrożenie" bieżącego pomiaru na wyświetlaczu LCD oraz o funkcji uśpienia pozwalającej na oszczędność baterii.



Pomiary miernikiem KEWMATE 2012R



Model KEWMATE 2012R posiada wbudowany wyświetlacz LCD z wysokim zliczaniem do 6000max oraz z analogowym bargrafem, jest zasilany za pomocą 2 baterii LR03 1,5V, jego wymiary to 92x27x128mm (szer. x gł. x wys.), zaś waga wraz z bateriami 220g.



Parametry miernika KEWMATE 2012R



  • Pomiar napięcia stałego DCV w zakresie: 600,0mV / 6,000V / 60,00V / 600,0V,
  • Pomiar napięcia przemiennego ACV TrueRMS w zakresie: 600,0mV / 6,000V / 60,00V / 600,0V,
  • Pomiar natężenia prądu stałego DCA w zakresie: 60,00A / 120,0A,
  • Pomiar natężenia prądu przemiennego ACA TrueRMS w zakresie: 60,00A / 120,0A,
  • Pomiar rezystancji w zakresie: 600,0Ω / 6,000kΩ / 60,00kΩ / 600,0kΩ / 6,000MΩ / 60,00MΩ,
  • Test ciągłości: sygnał akustyczny dla rezystancji R<35Ω±25Ω,
  • Test diody: napięcie rozwarcia- ok. 2,7V
  • Pomiar pojemności w zakresie: 400,0nF / 4,000μF / 40,00μF,





Miernik KEWMATE 2012R
