Podłączenie zadajnika ZAD-ECO-V2 do falowników DANFOSS, EURA i LENZE

2016.04.28
Podłączenie zadajnika ZAD-ECO-V2 do falowników DANFOSS, EURA i LENZE

W dzisiejszym artykule zaprezentujemy sposób podłączenia zadajnika ZAD-ECO-V2 z popularnymi falownikami takimi jak Danfoss Micro Drive FC 51, EURA E800 oraz Lenze ESMD. Poniżej zamieszczono schematy podłączenia wspomnianych falowników z zadajnikiem ZAD-ECO-V2 oraz  wymagane parametry, które należy ustawić dla zapewnienia prawidłowej współpracy zadajnika z falownikiem.

























Falownik EURA E800 - schemat podłączenia zadajnika ZAD-ECO-V2

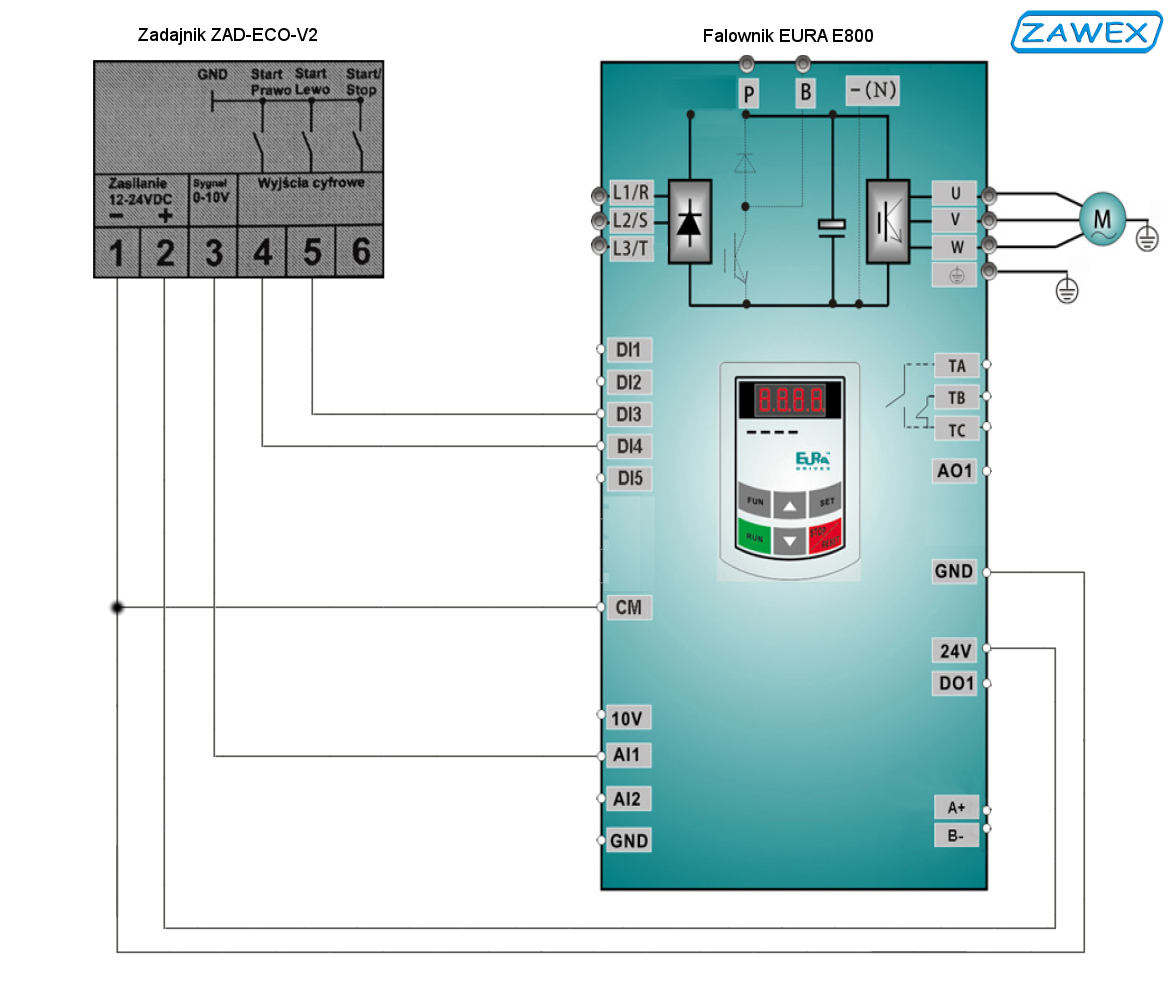

Schemat podłączenia zadajnika ZAD-ECO-V2 z falownikiem EURA E800





Falownik EURA z zadajnikiem ZAD-ECO-V2 łączymy w następujący sposób:





  • Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "CM" - masą falownika dla wejść cyfrowych i mostkujemy z zaciskiem GND,
  • Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "24V" - źródłem napięcia +24VDC falownika,
  • Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "AI1" - wejściem analogowym napięciowym 0-10V falownika,
  • Zacisk nr 4 zadajnika ( wyjście cyfrowe "Start Prawo" ) - łączymy z zaciskiem "DI4" - wejściem cyfrowym falownika nr 4,
  • Zacisk nr 5 zadajnika ( wyjście cyfrowe "Start Lewo" ) - łączymy z zaciskiem "DI3" - wejściem cyfrowym falownika nr 3,
  • Zacisk nr 6 zadajnika - (wyjście cyfrowe "Start / Stop") - pozostawiamy nie podłączone,



Programowanie falownika EURA E800 do współpracy z zadajnikiem ZAD-ECO-V2 przeprowadzamy zgodnie z instrukcją zamieszczoną w artykule:





Podłączenie zadajnika panelowego ZAD1-ECO do falownika EURA E800









Falownik Danfoss Micro Drive FC 51 - schemat podłączenia zadajnika ZAD-ECO-V2





Schemat połączenia zadajnika ZAD-ECO-V2 z falownikiem Danfoss Micro Drive FC 51





Falownik Danfoss z zadajnikiem ZAD-ECO-V2 łączymy w następujący sposób:





  • Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "20" falownika (COM D IN) - masą falownika dla wejść cyfrowych,
  • Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "12" falownika (+24V OUT) - źródłem napięcia +24VDC falownika,
  • Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "53" falownika (A IN)  - wejściem analogowym napięciowym 0-10V falownika,
  • Zacisk nr 4 zadajnika ( wyjście cyfrowe "Start Prawo" ) - łączymy z zaciskiem "18" falownika (D IN) - wejście cyfrowe falownika nr 1,
  • Zacisk nr 5 zadajnika ( wyjście cyfrowe "Start Lewo" ) - łączymy z zaciskiem "19" falownika (D IN) - wejście cyfrowe falownika nr 2,
  • Zacisk nr 6 zadajnika - (wyjście cyfrowe "Start / Stop") - pozostawiamy nie podłączone,



Sposób konfiguracji wejść cyfrowych falownika Danfoss Micro Drive FC 51 tak aby wejście cyfrowe nr "1" uruchamiało silnik z kierunkiem obrotów w prawo, zaś wejście cyfrowe nr "2" w lewo został przedstawiony w artykule pod tytułem: Danfoss VLT Micro Drive FC 51 - podłączenie zadajnika ZAD1-ECO









Falownik LENZE ESMD - schemat podłączenia zadajnika ZAD-ECO-V2





Schemat podłączenia zadajnika ZAD-ECO-V2 z falownikiem LENZE ESMD





Falownik Lenze łączymy z zadajnikiem ZAD-ECO-V2 w następujący sposób:





  • Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "7" falownika (COM) - masą falownika dla wejść cyfrowych,
  • Zacisk nr 2 zadajnika ( + ) - łączymy z zaciskiem "20" falownika (+12V) - źródłem napięcia +12VDC falownika,
  • Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "8" falownika (AIN)  - wejściem analogowym napięciowym 0-10V falownika,
  • Zacisk nr 4 zadajnika ( wyjście cyfrowe "Start Prawo" ) - łączymy z zaciskiem "E2" falownika - wejściem cyfrowym falownika nr 2,
  • Zacisk nr 5 zadajnika ( wyjście cyfrowe "Start Lewo" ) - pozostawiamy nie podłączone,
  • Zacisk nr 6 zadajnika - (wyjście cyfrowe "Start / Stop") - łączymy z zaciskiem "28" falownika - wejściem cyfrowym start / stop,





W przypadku gdy falownik Lenze serii ESMD pracuje z ustawieniami fabrycznymi, wówczas do prawidłowej współpracy z zadajnikiem nie jest konieczna zmiana jego ustawień - do prawidłowej współpracy falownika z zadajnikiem wystarczy jedynie podłączyć oba urządzenia według powyższego schematu.
