Zadajnik ZAD-ECO-V2 - podłączenie do falownika LG iC5

2016.04.15
Zadajnik ZAD-ECO-V2 - podłączenie do falownika LG iC5

W dzisiejszym artykule zaprezentuje sposób podłączenia nowej wersji popularnego zadajnika panelowego ZAD-ECO-V2 do falownika LG serii iC5. Producent zadajnika zadbał, aby w jak największym stopniu ułatwić i przyśpieszyć podłączenie nowego modelu zadajnika do falownika - i tak zamiast 11 zacisków, które należało podłączyć do falownika w poprzedniej wersji zadajnika ZAD1-ECO nowy model do prawidłowego działania z falownikiem iC5 potrzebuje podłączenia zaledwie 5 zacisków. To oczywiście nie jedyna zaleta nowej wersji zadajnika - istotną różnicą w porównaniu do porzednika jest również możliwość jego pracy zarówno jako zadajnik panlowy (montowany na obudowie szafy sterowniczej), jak również jako zadajnik ręczny (podłączany swobodnie do sterowanego urządzenia).





Schemat podłączenia zadajnika ZAD-ECO-V2 do falownika LG iC5





Schemat podłączenia zadajnika ZAD-ECO-V2 do falownika LG iC5







Zaciski zadajnika łączymy z falownikiem w następujący sposób:



  • Zacisk nr 1 zadajnika ( - ) - łączymy z zaciskiem "CM" - masą falownika dla wejść cyfrowych,
  • Zacisk nr 2 zdajnika ( + ) - łączymy z zaciskiem "P24" - źródłem napięcia +24VDC falownika,
  • Zacisk nr 3 zadajnika ( źródło sygnału analogowego 0-10V ) - łączymy z zaciskiem "V1" - wejściem analogowym napięciowym 0-10V falownika,
  • Zacisk nr 4 zadajnika ( wyjście cyfrowe "Start Prawo" ) - łączymy z zaciskiem "P1" - wejściem cyfrowym falownika nr 1,
  • Zacisk nr 5 zadajnika ( wyjście cyfrowe "Start Lewo" ) - łączymy z zaciskiem "P2" - wejściem cyfrowym falownika nr 2,



W przypadku falowników LG serii iC5 zacisk nr 6 zadajnika pozostawiamy nie podłączony.





Programowanie falowników LG iC5 do współpracy z zadajnikiem ZAD-ECO-V2





Parametry falowników LG iC5 ustawiamy następująco:



  • Parametr "drv" - tryb sterowania napędem - ustawiamy na wartość "1" - sterowanie przez zaciski (FX/RX-1), gdzie FX - załączanie pracy do przodu, RX - załączenie pracy do tyłu,
  • Parametr "Frq" - metoda zadawania częstotliwości - ustawiamy na wartość "3" - sterowanie napięciowe zaciskiem "V1" w zakresie 0-10V,
  • Parametr "I20" - funkcja wejścia cyfrowego nr 1 - ustawiamy na wartość "0" - FX - praca do przodu,
  • Parametr "I21" - funkcja wejścia cyfrowego nr 2 - ustawiamy na wartość "1" - RX - praca do tyłu,

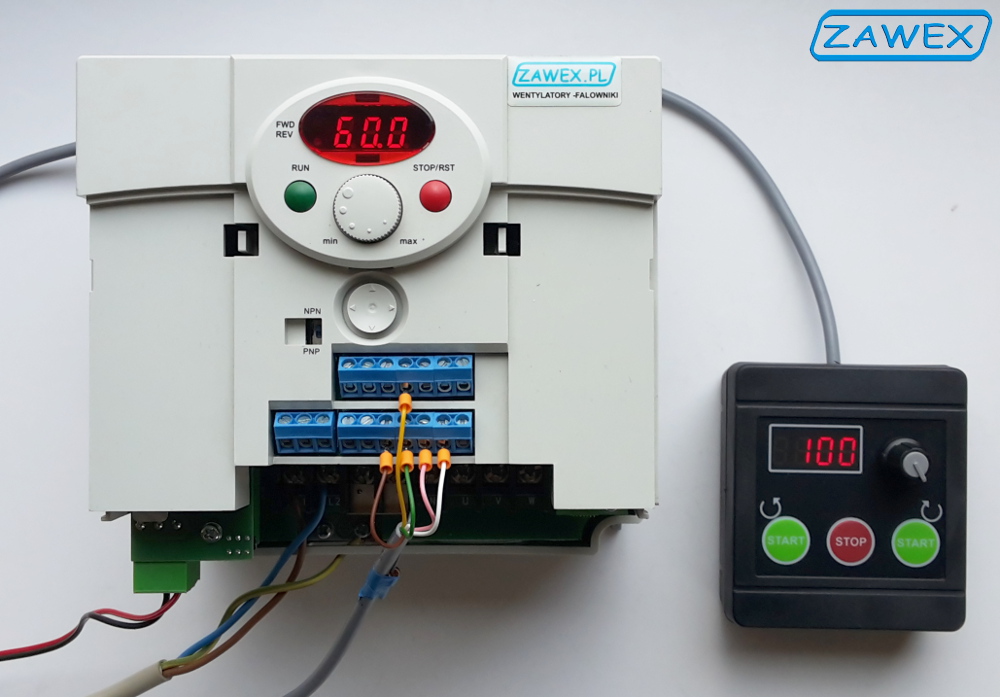

Falownik LG iC5 i zadajnik ZAD-ECO-V2
