Falowniki LG S100 - przegląd oferty

2015.05.13
Falowniki LG S100 - przegląd oferty

Firma LG / LS wprowadziła do swojej oferty nową serię falowników ogólnego zastosowania, które mają wypełnić lukę pomiędzy przemiennikami iS7, a iG5A. Seria S100 łączy zalety serii iS7 z cenami zbliżonymi do serii iG5A. Z najważniejszych cech urządzeń serii S100 należy w pierwszej kolejności wymienić skalarny oraz wektorowy tryb sterowania, kompaktową budowę oraz możliwość montażu jeden przy drugim, możliwość realizacji prostych funkcji sterownika PLC oraz możliwość rozszerzenia jego funkcjonalności za pomocą szeregu kart rozszerzających.





Symbole zawarte w nazwie falownika - co oznaczają



Firma LG w celu jednoznacznej identyfikacji falowników serii S100 i funkcjonalności jakie oferują pod symbolami zawartymi w nazwie danego modelu falownika ukryła parametry jakimi to urządzenie się cechuje. Przykładowe oznaczenia zawarte w nazwie falownika zostały pokazane na rysunku poniżej:



Falowniki LG S100 - oznaczenia zawarte w nazwie falownika



Idąc od lewej strony pierwszy człon nazwy falownika zawiera nazwę producenta - firmę LS (LG) oraz informację, że urządzenie przeznaczone jest do pracy w sieciach niskiego napięcia, dalej zawarta jest moc silnika oraz oznaczenie serii - "S100". W drugiej części nazwy danego modelu falownika pierwsza cyfra opisuje z jakim napięciem zasilania pracuje falownik (może to być 1: zasilanie 1-fazowe 200-240V, 2: zasilanie 3-fazowe 200-240V, 4: zasilanie 3-fazowe 380-400V). Litera zawarta na kolejnym polu określa rodzaj klawiatury z jaką dostępny jest falownik - może to być klawiatura z wyświetlaczem LED (litera E) lub LCD (C), dalej określony został stopień ochrony jaki posiada falownika - dostępne są dwie wersje wykonania - wersja standardowa IP20 (litera O) lub falownik w obudowie szczelnej IP66 (litera X) . Na ostatnich trzech polach zostały zawarte informacje na temat tego czy dany falownik posiada wbudowany filtr EMC (litera F -filtr wbudowany, litera N - brak filtra), dławik DC (litera D - dławik wbudowany, N - brak dławika) oraz określono typ wejść / wyjść I/O (litera M - multiple, S - standard).



Skoro jesteśmy już przy filtrach EMC i dławikach DC warto w tym miejscu przedstawić w modelach o jakich mocach wspomniane filtry i dławiki dostępne są standardowo, a w jakich są to opcjonalne dodatki. Tak więc dla urządzeń o mocy od 0,4 do 4kW oraz od 30 do 75kW filtry EMC są elementami opcjonalnymi, dla falowników o mocach 5,5 - 22kW są one na wyposażeniu standardowym. Z dławikami DC sytuacja wygląda nieco inaczej - standardowo są one wbudowane jedynie w urządzenia o mocy od 30 do 75kW, w pozostałych modelach są to elementy opcjonalne.



LG S100 - najważniejsze cechy



Na tym etapie przyszła pora, aby przyjrzeć się dokładniej oferowanym przez falowniki LG serii S100 funkcjom i właściwościom:



  • Technologia Dual CPU - wartą uwagi cechą przemienników serii S100 jest zastosowania w nich nowoczesna technologia Dual CPU, która pozwala na znaczne skrócenie czasu przetwarzania informacji, a tym samym lepszą kontrolę silnika. W falownikach LG S100 zastosowano dwa procesory - pierwszy główny procesor sterujący pracujący z szybkością 60 MIPS (milionów operacji na sekundę) oraz drugi procesor odpowiedzialny za obsługę wejść oraz komunikację RS-485, połączenie pomiędzy tymi jednostkami, jak również opcjonalnymi modułami rozszerzeń zrealizowano przy pomocy magistraci CAN,

Technologia Dual CPU - falowniki LS S100

  • 200% momentu startowego - zaimplementowany w falownikach LG S100 ulepszony algorytm sterowania wektorowego pozwala na osiągnięcie 200% momentu startowego silnika już przy częstotliwości 0,5 Hz, ponadto pozwala on na dokładne ustawienie limitów momentu,
  • Wymiana wejść / wyjść - komunikacja P2P - falowniki pracujące w instalacjach wielonapędowych mogą komunikować się między sobą i dzielić wejściami / wyjściami (wykorzystując standardowo wbudowany interfejs RS-485 obsługujący protokoły Modbus-RTU oraz LS-Bus z maksymalną prędkością 115kbps - czyli sześć razy szybciej niż w falownikach iG5A - 19kbps),

Falowniki LG serii S100 - komunikacja P2P

  • Multi parametryzacja - zastosowanie opcyjnej klawiatury z wyświetlaczem LCD (kompatybilnej z klawiaturami stosowanymi w falownikach serii iS7) pozwala na parametryzację wielu napędów z poziomu jednego przemiennika. Jedynym warunkiem jest wymóg, aby wszystkie przemienniki były ze sobą połączone magistralą R485,
  • Wejście bezpieczeństwa STO - przemienniki częstotliwości LG S100 są kompatybilne z Europejską Dyrektywą Maszynową (spełniają jej wymagania bez konieczności stosowania dodatkowych urządzeń - co pozwala na oszczędności miejsca, pieniędzy oraz czynności instalacyjno-serwisowych). Wejście bezpieczeństwa STO umożliwia uzyskanie bezpiecznego stopu urządzenia zgodnego z normą EN60204-1 - kategoria zatrzymania 0 - niekontrolowany stop realizowany poprzez odcięcie zasilania. Wejście STO spełnia również wymagania norm EN954-1, kategoria zatrzymania 3 oraz EN61508, SIL2, EN ISO 13849-1,

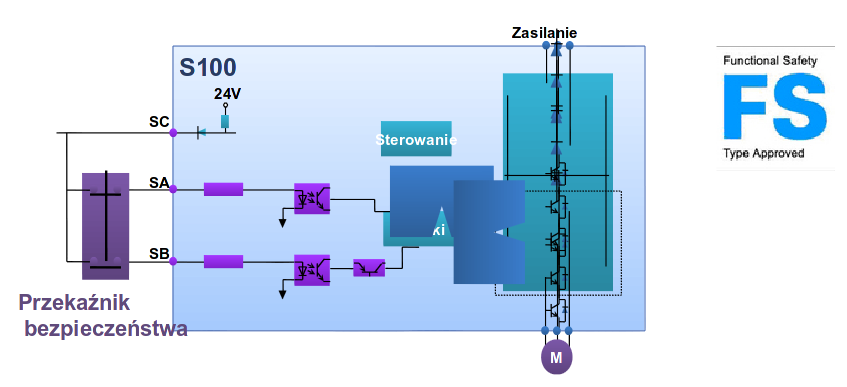

Wejście bezpieczeństwa STO w falownikach LG S100

  • Stopień szczelności obudowy IP66 - w serii falowników S100 poza przemiennikami wykonanymi w obudowie o standardowym stopniu szczelności IP20, dostępne są również przemienniki wykonane w obudowie szczelnej o stopniu ochrony IP66 chroniącej urządzenia przed wodą i kurzem - są to falowniki wprost idealne do zastosowania w przemyśle spożywczym. Falowniki o stopniu szczelności IP66 dostępne są do mocy 22kW,



Falowniki LG/LS S100 o stopniu ochrony IP66



  • Funkcjonalność sterownika PLC - falowniki serii S100 pozwalają na realizację prostych funkcji wykonywanych zazwyczaj przez sterowniki PLC - są to między innymi sekwencje, operacje arytmetyczne, operacje bitowe, regulacja PID. Przemienniki umożliwiają zaprogramowanie maksymalnie 18 kroków programu - udostępniają w tym celu 29 bloków funkcyjnych oraz 30 parametrów typu VOID,
  • Bardziej wydajne chłodzenie - w opisywanych falownikach zastosowano innowacyjny system chłodzenia, który nie tylko skutecznie chroni wnętrze urządzenia przed wnikaniem szkodliwych czynników z otoczenia zewnętrznego (pył, kurz), ale również pozwala na montaż falowników jeden przy drugim z zachowaniem jedynie minimalnego odstępu rzędu 3 milimetrów,

Chłodzenie falowników LS S100

  • Karty rozszerzeń - funkcjonalności falowników LG S100 mogą zostać zwiększone za pomocą dedykowanych kart rozszerzeń - są to m.in. karty komunikacyjne Profibus-DP, EtherNet-IP, Modbus-TCP, CANopen,
