2014.10.30
Sterowniki PLC serii XGB w ofercie SklepFalowniki.pl

Seria XGB programowalnych sterowników logicznych produkowanych przez firmę LSIS, jest bezpośrednim następcą bardzo popularnych na naszym rynku sterowników kompaktowych serii MasterK i podobnie jak ona również seria XGB dzięki dużym możliwościom, małym wymiarom i atrakcyjnym cenom ma szansę zdobyć sporą popularność i zająć miejsce podstawowego sterownika PLC wykorzystywanego do sterowania średnio złożonych maszyn i procesów technologicznych. Warto więc już teraz zapoznać się z możliwościami i funkcjami tej serii urządzeń oraz nauczyć się je w pełni wykorzystywać i programować.







Sterowniki serii XGB oferowane są w dwóch wersjach - wersji XBM, którą cechuje bardzo mała szerokość modułu podstawowego - jedyne 30mm oraz wersją XBC już o typowych wymiarach dla sterownika PLC - w zależności od wersji o szerokości od 114 do 180mm. Poniżej przyjrzymy się obu oferowanym wersjom:







Wersja XBM







W tej wersji jednostka centralna sterownika PLC dostępna jest w trzech wariantach:





  • XBM-DN16S - 8 wejść 24VDC i 8 wyjść tranzystorowych NPN,
  • XBM-DR16S - 8 wejść 24VDC i 8 wyjść przekaźnikowych,
  • XBM-DN32S - 16 wejść 24VDC i 16 wyjść tranzystorowych NPN.

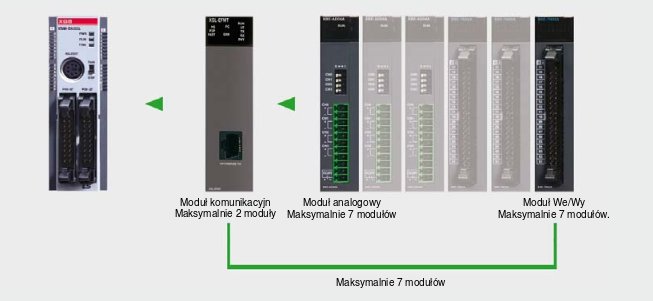

Poprzez wykorzystanie modułów rozszerzeń możemy ją rozbudować do maksymalnie 256 punktów I/O - do jednostki centralnej można dodać maksymalnie 7 modułów rozszerzeń, z czego 2 mogą być modułami komunikacyjnymi np. moduł Ethernet'owy. Jednostka ta jest zasilana napięciem stałym 24VDC, zaś jej szybkość przetwarzania to 0.16㎲/krok, a pojemność pamięci to 10tys. kroków. Do programowania oraz komunikacji z innymi urządzeniami moduł centralny sterownika PLC serii XBM wyposażony został w złącze RS232C (PS2) oraz złącze komunikacyjne RS485 pozwalające na komunikację z innymi urządzeniami poprzez protokół MODBUS. Ponadto jednostki centralne XBM udostępniają do wyboru szybkie liczniki jednofazowe (4 kanały, 20 kHz) lub dwufazowe (2 kanały, 10kHz).





Sterownik PLC LG/LS XGB- seria XBM

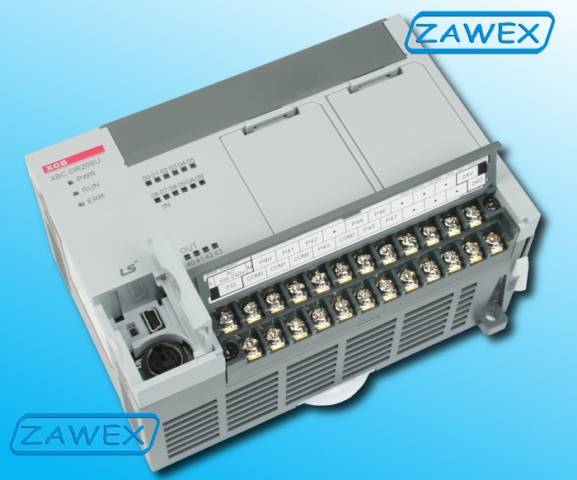

Wersja XBC







W omawianej wersji można dodatkowo wyróżnić trzy podtypy urządzeń różniące się między sobą szybkością przetwarzania, ilością wbudowanej pamięci itp. Tak więc sterowniki PLC serii XGB w wersji XBC są dostępne w wykonaniu "Ekonomicznym", "Standardowym" i "Rozszerzonym", w tym artykule skupimy swoją uwagę na wykonaniu standardowym i wszędzie gdzie będziemy podawać parametry sterowników wersji XBC należy mieć na uwadze, że w domyśle podajemy parametry tych sterowników dla wykonania standardowego.

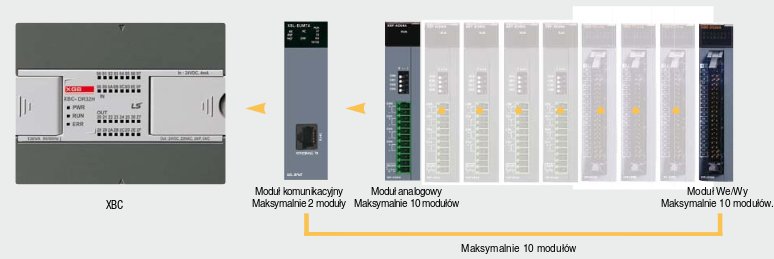

Wersja XBC charakteryzuje się wykonywaniem kroku programu  w czasie 0.083㎲, pamięcią 15tys. kroków oraz wbudowanym zegarem czasu rzeczywistego, przez co jest ona dedykowana do bardziej złożonych i wymagających aplikacji. Wykorzystując moduły rozszerzeń ilość wejśc / wyjść sterownika PLC tej wersji może być rozbudowana do 256 punktów. Możliwe jest dodanie do 7 modułów rozszerzeń oraz do 5 kanałów komunikacyjnych.



Programowanie jednostki centralnej tej wersji PLC jest możliwe poprzez wbudowany port USB lub RS 232C, zaś do komunikacji z innymi urządzeniami sterownik ten wykorzystuje interfejsy RS485/RS232C. Jednostka może być zasilana prądem przemiennym o napięciu od 100 do 240VAC. Dostępne protokoły komunikacyjne są identyczne jak w przypadku sterowników serii XBM i podobnie jak w sterownikach XBM dostępne są szybkie liczniki jedno i dwu-fazowe, jedna w stosunku do serii XBM są one szybsze (1-fazowe: 4 kanały 100 kHz, 2-fazowe: 2 kanały 50kHz).





Dostępne wersje wykonania sterowników serii XBM z podziałem na ilość i rodzaj wejść/wyjść cyfrowych:





  • XBC-DN20S - 12 wejść 24VDC i 8 wyjść tranzystorowych NPN,
  • XBC-DN30S - 18 wejść 24VDC i 12 wyjść tranzystorowych NPN,
  • XBC-DN20SU -  12 wejść 24VDC i 8 wyjść tranzystorowych NPN,
  • XBC-DR20SU -  12 wejść 24VDC i 8 wyjść przekaźnikowych,
  • XBC-DN30SU - 18 wejść 24VDC i 12 wyjść tranzystorowych NPN,
  • XBC-DR30SU - 18 wejść 24VDC i 12 wyjść przekaźnikowych,
  • XBC-DN40SU - 24 wejść 24VDC i 16 wyjść tranzystorowych NPN,
  • XBC-DR40SU -  24 wejść 24VDC i 16 wyjść przekaźnikowych,
  • XBC-DN60SU - 32 wejść 24VDC i 18 wyjść tranzystorowych NPN,
  • XBC-DR60SU - 32 wejść 24VDC i 18 wyjść przekaźnikowych,



Sterownik PLC firmy LG/LS serii XBM
